توضیحات

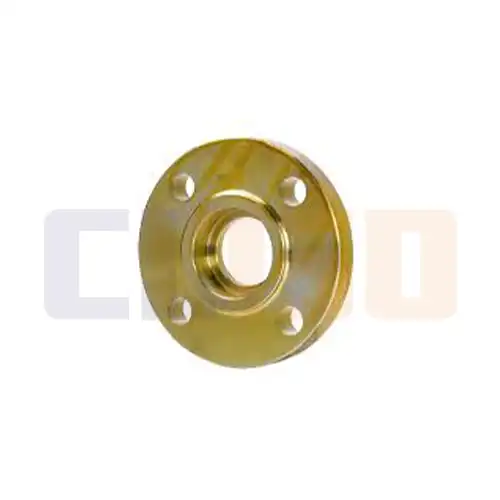

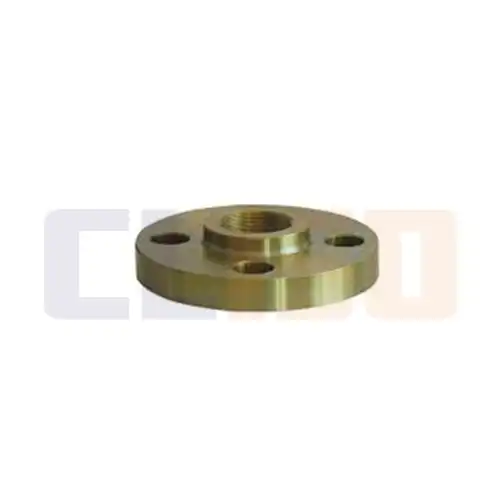

فلنج اسلیپون کلاس 150 (Slip-On Flange Class 150) که به آن فلنج جوشی اسلیپون هم گفته میشود، یکی از رایج‌ترین انواع فلنج در صنعت پایپینگ است. این فلنج به‌خاطر نصب آسان و قیمت مناسب، محبوبیت زیادی دارد.
سوراخ این فلنج کمی بزرگ‌تر از قطر خارجی لوله است. لوله از داخل آن عبور می‌کند و سپس فلنج از دو طرف (داخل و خارج) با جوش گوشه (Fillet Weld) به لوله جوش داده میشود تا اتصالی محکم و آب‌بند ایجاد شود.
فلنج اسلیپون کلاس 150 فولادی طبق استاندارد ASME B16.5 و از فولاد کربنی فورجشده ASTM A105 با پیشانی برآمده (Raised Face) ساخته میشود. فروشگاه کلاس 150 این فلنج را در سایزهای ½ تا 10 اینچ و برندهای FAD، ملسی (Melesi) و ساخت ایران تأمین می‌کند. امکان ارائه گواهی متریال (MTC) وجود دارد و تحویل از فروشگاه مرکزی و انبار شادآباد تهران انجام میشود.
| مشخصه | مقدار |
| استاندارد ابعادی | ASME B16.5 |
| متریال | ASTM A105 (فولاد کربنی فورجشده) |
| کلاس فشاری | Class 150 |
| نوع پیشانی | پیشانی برآمده (RF)، ارتفاع پله ۱/۱۶ اینچ (۱.۶ میلی‌متر) |
| صافی سطح پیشانی | شیاردار، Ra حدود ۳.۲ تا ۶.۳ میکرون |
| روش اتصال به لوله | جوش گوشه از داخل و خارج |
| سایز | ½ تا ۱۰ اینچ |
| برند | FAD، ملسی (Melesi)، ساخت ایران |
| محل تحویل | تهران: فروشگاه مرکزی و انبار شادآباد |
| سایز (اینچ) | قطر خارجی فلنج (mm) | قطر دایره پیچ (mm) | تعداد و سایز پیچ |
| ½ | 90 | 60.3 | 4 × ½″ |
| ¾ | 100 | 69.9 | 4 × ½″ |
| 1 | 110 | 79.4 | 4 × ½″ |
| 1¼ | 115 | 88.9 | 4 × ½″ |
| 1½ | 125 | 98.4 | 4 × ½″ |
| 2 | 150 | 120.7 | 4 × ⅝″ |
| 2½ | 180 | 139.7 | 4 × ⅝″ |
| 3 | 190 | 152.4 | 4 × ⅝″ |
| 4 | 230 | 190.5 | 8 × ⅝″ |
| 5 | 255 | 215.9 | 8 × ¾″ |
| 6 | 280 | 241.3 | 8 × ¾″ |
| 8 | 345 | 298.5 | 8 × ¾″ |
| 10 | 405 | 362.0 | 12 × ⅞″ |
فلنج اسلیپون کلاس 150 از نظر قطر خارجی و الگوی پیچ با فلنج گلودار و فلنج کور کلاس 150 هم‌سایز یکسان است و با آن‌ها جفت میشود.
یک باور رایج اما اشتباه این است که کلاس 150 یعنی 150 psi. طبق جدول فشار-دمای ASME B16.5 برای متریال A105 (گروه ۱.۱)، فشار مجاز فلنج کلاس 150 با افزایش دما کاهش می‌یابد:
| دما (°C) | فشار مجاز (bar) |
| ۲۹- تا ۳۸ | 19.6 |
| 100 | 17.7 |
| 200 | 13.8 |
| 300 | 10.2 |
| 400 | 6.5 |
فشار نهایی مجاز خط را کد طراحی پروژه (مثلاً ASME B31.3) تعیین می‌کند. فشار مجاز لوله، گسکت و پیچ هم باید جداگانه کنترل شود.
| ویژگی | فلنج اسلیپون | فلنج گلودار (Weld Neck) |
| قیمت | ارزان‌تر | گران‌تر |
| نصب و هم‌راستاسازی | ساده‌تر، بدون نیاز به برش دقیق طول لوله | نیازمند برش و پخ‌زنی دقیق |
| نوع جوش | دو جوش گوشه | یک جوش لب‌به‌لب نفوذی کامل |
| رادیوگرافی جوش | معمولاً امکان‌پذیر نیست | امکان‌پذیر |
| مقاومت در برابر ارتعاش و بار سیکلی | پایین‌تر | بالاتر |
| کاربرد مناسب | آب، هوا، یوتیلیتی، فشار و دمای متوسط | فرآیندی، پرفشار، دمای بالا، سرویس‌های بحرانی |
در سرویس‌هایی که ارتعاش شدید، تغییرات دمایی مکرر یا سیال خطرناک دارند، مشخصات پروژه معمولاً استفاده از فلنج گلودار را الزامی می‌کند.
گسکت تخت غیرفلزی (ASME B16.21): رایج‌ترین انتخاب برای آب، هوا و سیالات کم‌فشار در کلاس 150.
گسکت اسپیرال وند (ASME B16.20): برای هیدروکربن، بخار، دمای بالا یا مواردی که مشخصات پروژه آن را الزامی کرده است.
پیچ و مهره: معمولاً پیچ دوسر رزوه ASTM A193 B7 با مهره A194 2H. تعداد و سایز پیچ برای هر سایز فلنج در جدول ابعاد آمده است.
فلنجهای فولادی در متریال و کلاس‌های مختلف تولید و استفاده می‌شوند. اگر پروژه شما استاندارد اروپایی یا کلاس دیگری دارد، این صفحات را ببینید:
برای مشاهده همه انواع فلنج، به صفحه رینگ فلنج مراجعه کنید.
قیمت فلنج اسلیپون کلاس 150 به سایز، برند سازنده، مقدار سفارش و مدارک مورد نیاز بستگی دارد. برای استعلام قیمت، سایز، تعداد، برند موردنظر و الزامات مدارک را برای کارشناسان فروش ارسال کنید یا تماس بگیرید: 02188446498، 02188445709،0213661027
سؤالات متداول
فلنج اسلیپون کلاس ۱۵۰ با فلنج اسلیپون PN16 قابل اتصال است؟
خیر. قطر دایره پیچ و تعداد سوراخها در فلنج آمریکایی (ASME B16.5) و اروپایی (EN 1092-1) در بیشتر سایزها متفاوت است. دو فلنج جفتشونده باید از یک استاندارد و یک کلاس باشند. فرق فلنج A105 با فلنج ST37 چیست؟
A105 فولاد کربنی فورجشده و متریال استاندارد ASME B16.5 است. ST37 فولاد ساختمانی است که معمولاً برای فلنجهای اروپایی (PN) استفاده میشود و در ASME B16.5 جایی ندارد. برای پروژههایی که بازرسی فنی یا الزام استاندارد آمریکایی دارند، فلنج A105 همراه گواهی متریال لازم است. فرق A105 با A105N چیست؟
A105N همان A105 است که عملیات حرارتی نرمالایزینگ روی آن انجام شده و ساختار یکنواخت‌تر و چقرمگی بهتری دارد. بسیاری از پروژه‌های نفت و گاز نوع N را الزام می‌کنند.
| استاندارد | ANSI B16.5 |
|---|---|
| برند | |
| سایز اتصال | 1 اینچ, 1.1/2 اینچ, 1.1/4 اینچ, 1/2 اینچ, 10 اینچ, 2 اینچ, 2.1/2 اینچ, 3 اینچ, 3/4 اینچ, 4 اینچ, 5 اینچ, 6 اینچ, 8 اینچ |
| کلاس | 150 |
| محل تحویل | (تهران) فروشگاه مرکزی, (تهران) انبار شاد آباد |
| متریال | ASTM A-105, ST37 |
