اتصالات استیل مانیسمان

اتصالات استیل مانیسمان (Seamless Stainless Steel Fittings) یکی از حیاتی‌ترین و حساس‌ترین اجزا در سیستم‌های پایپینگ صنعتی، دارویی، غذایی، نفت، گاز و پتروشیمی هستند. به دلیل عدم وجود درز جوش در ساختار این اتصالات، آن‌ها مقاومت بسیار بالایی در برابر فشار، دما، خوردگی و زنگ‌زدگی از خود نشان می‌دهند و برای خطوط انتقال سیالات سنگین و با خلوص بالا گزینه‌ای بی‌بدیل محسوب می‌شوند.

مجموعه سیال تجهیز فرتاک (Class150) با تامین تخصصی انواع اتصالات استیل بدون درز (مانیسمان) در گریدهای پرکاربرد (مانند 304، 304L، 316 و 316L) و رده‌های مختلف، بستری مطمئن برای استعلام قیمت، مقایسه مشخصات فنی و خرید اتصالات استیل فراهم کرده است.

انواع اتصالات استیل مانیسمان بر اساس نوع کاربرد

خطوط پایپینگ برای تغییر مسیر، انشعاب‌گیری، تغییر سایز یا مسدود کردن مسیر به قطعات متنوعی نیاز دارند. مهم‌ترین انواع اتصالات استیل مانیسمان عبارتند از:

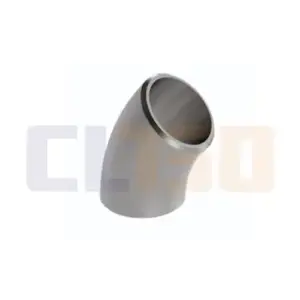

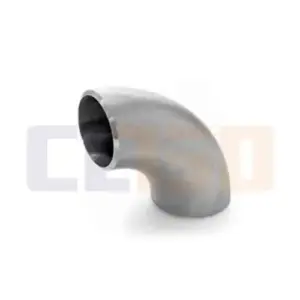

۱. زانویی استیل مانیسمان (Stainless Steel Elbow)

برای تغییر مسیر جریان سیال در زاویه‌های مختلف (معمولاً ۴۵، ۹۰ و ۱۸۰ درجه) استفاده می‌شود. نوع مانیسمان آن جریان سیال را بدون افت فشار شدید و آشفتگی هدایت می‌کند.

۲. سه راهی استیل مانیسمان (Stainless Steel Tee)

جهت انشعاب‌گیری ۹۰ درجه از خط اصلی لوله‌کشی به کار می‌رود. مدل‌های مساوی (Equal Tee) و تبدیل (Reducing Tee) از انواع پرکاربرد آن هستند.

۳. تبدیل استیل مانیسمان (Stainless Steel Reducer)

برای اتصال دو لوله با سایزهای مختلف به یکدیگر استفاده می‌شود که شامل دو نوع هم‌مرکز (Concentric) و غیرهم‌مرکز (Eccentric) است.

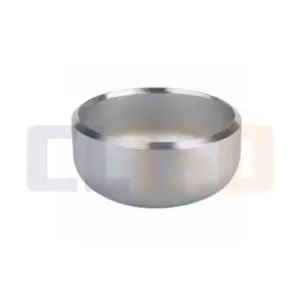

۴. کپ یا درپوش استیل مانیسمان (Stainless Steel Cap)

برای بستن و مسدود کردن انتهای خطوط لوله‌کشی صنعتی به کار می‌رود تا از خروج سیال جلوگیری کند.

رده‌ها و گریدهای پرفروش اتصالات استیل بدون درز

• 304 و 304L: پرکاربردترین گرید، با مقاومت مناسب در برابر اکسیداسیون و خوردگی عمومی. برای آب دمینرال، هوای ابزار دقیق، تأسیسات عمومی و صنایع غذایی مناسب است. در محیط‌های حاوی کلر توصیه نمی‌شود.
• 316 و 316L: حدود ۲ تا ۳ درصد مولیبدن دارد و در برابر خوردگی حفره‌ای (Pitting) و شیاری مقاوم‌تر است. برای محیط‌های کلریدی، سیالات اسیدی، داروسازی و پتروشیمی انتخاب می‌شود.
• 321: با تیتانیوم پایدار شده است. برای سرویس‌هایی مناسب است که مدت طولانی در محدوده دمای حساس‌شدن (حدود ۴۲۵ تا ۸۱۵ درجه) کار می‌کنند. طبق ASTM A403 با گرید WP321 عرضه می‌شود.
• دوپلکس (UNS S31803 و S32205): استحکام تقریباً دو برابر گریدهای سری 300 و مقاومت عالی در برابر خوردگی تنشی کلریدی دارد. برای آب دریا و محیط‌های شدیداً کلریدی مناسب است. دمای کاری آن محدود است و معمولاً از حدود ۲۵۰ تا ۳۰۰ درجه بالاتر نمی‌رود. این گرید طبق ASTM A815 تولید می‌شود، نه A403.
• تفاوت 304 با 304L: حرف L یعنی کم‌کربن (حداکثر ۰.۰۳٪). کربن کمتر، رسوب کاربید در ناحیه متأثر از حرارت جوش (HAZ) را کم می‌کند و مقاومت به خوردگی بین‌دانه‌ای را بالا می‌برد. به همین دلیل در قطعاتی که جوشکاری می‌شوند، معمولاً گرید L یا دوگانه (304/304L) انتخاب می‌شود.

استانداردهای تولید و کنترل کیفیت اتصالات استیل مانیسمان

بدون درز یا درزدار؟ کدهای WP در ASTM A403

روی هر اتصال استاندارد و در گواهی متریال آن، یکی از این کدها درج می‌شود:

طبق ASME B16.9، فشار مجاز اتصال برابر با لوله بدون درز هم‌جنس و هم‌رده محاسبه می‌شود. پس انتخاب بین بدون درز و درزدار بیش از فشار، به نوع سرویس و الزامات پروژه بستگی دارد.

نوع WP-S نقطه ضعف احتمالی خط جوش را ندارد و در سرویس‌های بحرانی، بارهای سیکلی یا جاهایی که کارفرما صراحتاً بدون درز خواسته، انتخاب اول است. نوع WP-WX در بسیاری از خطوط فرآیندی قابل‌قبول و معمولاً اقتصادی‌تر است. تصمیم نهایی را دیتاشیت پروژه و کد طراحی، مثلاً ASME B31.3، تعیین می‌کند.

رده ضخامت اتصالات استیل مانیسمان: 10S، 40S یا 80S؟

ضخامت اتصال همیشه باید با رده لوله متصل یکی باشد. 10S رایج‌ترین رده در خطوط فرآیندی کم‌فشار، غذایی و دارویی است. 40S برای فشار متوسط و خطوط صنعتی عمومی استفاده می‌شود. 80S برای فشار بالا یا جاهایی است که ضخامت اضافه برای خوردگی لازم است. عدم تطابق ضخامت اتصال و لوله، جوشکاری لب‌به‌لب را دشوار و کیفیت جوش را غیرقابل‌اطمینان می‌کند.

قیمت اتصالات جوشی استیل

راهنمای خرید اتصالات استیل مانیسمان

در هنگام خرید اتصالات فولادی مانیسمان و استیل مانیسمان، توجه به پارامترهای فنی پروژه از اهمیت حیاتی برخوردار است تا از هزینه‌های گزاف ناشی از خرابی سیستم جلوگیری شود. نکات کلیدی خرید عبارتند از:

• تعیین دقیق گرید متریال: اطمینان حاصل کنید که گرید انتخابی (مثلاً 316L) با میزان خورندگی سیال و شرایط محیطی سازگار باشد.
• انتخاب رده و ضخامت (Sch): رده اتصالات باید با ضخامت لوله‌های مانیسمان موجود در خط پایپینگ کاملاً همخوانی داشته باشد.
• نوع اتصال و لبه‌ها: بررسی نوع جوشکاری (مانند لب‌جو یا Butt Weld) و تطابق آن با استانداردهای ابعادی (مانند ASME B16.9).
• دریافت گواهی کیفیت (Mill Test Certificate – MTC): همیشه از اصالت کالا و داشتن آنالیز متریال معتبر اطمینان حاصل کنید.

قیمت اتصالات استیل مانیسمان و عوامل موثر بر آن

قیمت اتصالات گالوانیزه و استیل مانیسمان به دلیل نوسانات بازار مواد اولیه و نرخ ارز ثابت نیست و تحت تاثیر فاکتورهای زیر تغییر می‌کند:

• وزن و ضخامت قطعه: قیمت اتصالات بر اساس وزن نهایی (محاسبه‌شده بر حسب سایز و رده مثل Sch 40 یا Sch 80) تعیین می‌شود. اتصالات رده ۸۰ به دلیل مصرف متریال بیشتر، گران‌تر هستند.
• گرید آلیاژ: اتصالات پایه 316 به دلیل دارا بودن مولیبدن و مقاومت بالاتر، قیمت بیشتری نسبت به گریدهای 304 دارند.
• سایز قطعه: از سایزهای کوچک اینچی تا سایزهای بزرگ صنعتی.
• برند سازنده و استاندارد: برندهای معتبر جهانی و داخلی که دارای استانداردهای بین‌المللی تولید هستند.

چرا خرید اتصالات استیل مانیسمان از سیال تجهیز فرتاک؟

مجموعه تخصصی ما با سال‌ها تجربه در تامین تجهیزات پایپینگ، نفت، گاز و پتروشیمی، مزایای زیر را برای خریداران محترم تضمین می‌کند:

• تضمین اصالت و کیفیت متریال: ارائه گواهی آنالیز و تست کالا (MTC) همراه با سفارش.
• مشاوره فنی رایگان: راهنمایی توسط مهندسان متخصص جهت انتخاب دقیق رده، سایز و گرید مناسب.
• قیمت‌های رقابتی و منصفانه: عرضه محصولات با بهترین نرخ بازار و بدون واسطه.
• تنوع کامل محصولات: موجودی کامل انواع زانو، سه راهی، تبدیل و کپ در تمامی رده‌ها.
• ارسال سریع و مطمئن: بسته‌بندی ایمن و ارسال سریع به سراسر پروژه‌های کشور.
