راهنمای جامع شیرآلات فولادی و استیل: انواع، استانداردها و کاربردهای صنعتی

شیرآلات فولادی و استیل (Carbon Steel & Stainless Steel Valves) به عنوان اصلی‌ترین تجهیزات کنترل جریان در خطوط لوله صنعتی، نقشی حیاتی در مدیریت سیالات مختلف از جمله آب، بخار، نفت، گاز و مواد شیمیایی ایفا می‌کنند. این شیرآلات به دلیل استحکام مکانیکی بالا، مقاومت در برابر دما و فشار شدید و طول عمر طولانی، ستون فقرات صنایع فرآیندی محسوب می‌شوند. انتخاب صحیح نوع، متریال و کلاس فشاری، تضمین‌کننده ایمنی، کارایی و پایداری کل سیستم است.

انواع متریال اصلی: فولاد کربنی در مقابل فولاد ضدزنگ (استیل)

انتخاب متریال بدنه شیر، اولین و مهم‌ترین قدم در فرآیند خرید است.

فولاد کربنی (Carbon Steel)

شیرآلات ساخته شده از فولاد کربنی (کست کربن استیل ASTM A216 WCB و فورج کربن استیل ASTM A105)، به دلیل قیمت اقتصادی و استحکام بالا، برای کاربردهای عمومی صنعتی که در آن خوردگی شدید مطرح نیست، بسیار رایج هستند. این شیرها برای سیالاتی مانند آب، بخار، هوای فشرده و هیدروکربن‌ها ایده‌آل می‌باشند.

فولاد ضدزنگ / استیل (Stainless Steel)

شیرآلات استیل به دلیل مقاومت فوق‌العاده در برابر خوردگی و زنگ‌زدگی، در صنایع حساس و فرآیندهای بهداشتی کاربرد دارند. دو گرید اصلی آن عبارتند از:

• استیل 304 (SS304): رایج‌ترین گرید استیل که مقاومت خوبی در برابر خوردگی اتمسفری دارد و در صنایع غذایی و کاربردهای عمومی غیرخورنده استفاده می‌شود.
• استیل 316 (SS316): با داشتن عنصر مولیبدن، مقاومت بسیار بالاتری در برابر ترکیبات کلریدی و اسیدها دارد. این گرید، انتخاب اول برای صنایع شیمیایی، دارویی، دریایی و فرآیندهای خورنده است.

انواع اتصال و کلاس‌های فشاری

این شیرآلات در دو دسته اصلی از نظر نوع اتصال و کلاس فشاری عرضه می‌شوند:

• شیرآلات فلنجدار (Flanged): این شیرها از طریق پیچ و مهره به فلنج‌های خط لوله متصل می‌شوند که نصب و دمونتاژ را آسان می‌کند. کلاس‌های فشاری رایج برای آن‌ها بر اساس استاندارد ASME B16.5 شامل Class 150, 300, 600 و بالاتر است.
• شیرآلات کلاس 800 (Class 800): این شیرها معمولاً در سایزهای کوچک‌تر و از جنس فولاد فورج شده (Forged) ساخته می‌شوند و دارای اتصالات دنده‌ای (NPT) یا ساکت ولد (Socket Weld) هستند. این کلاس فشاری برای کاربردهای با فشار بالا طراحی شده است.

معرفی جامع انواع شیرآلات فولادی و استیل

در ادامه، انواع مختلف شیرآلات بر اساس عملکرد و ساختار معرفی می‌شوند.

شیر کشویی (Gate Valve)

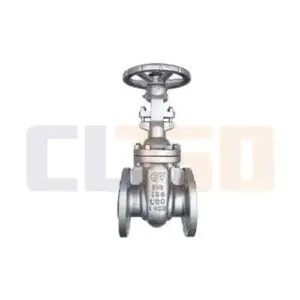

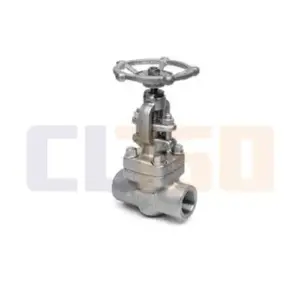

این شیر برای قطع و وصل کامل جریان (On/Off) طراحی شده و به دلیل افت فشار بسیار پایین در حالت کاملاً باز، ایده‌آل است. این شیر برای تنظیم جریان مناسب نیست. مدل‌های شیر کشویی فولادی فلنجدار، شیر کشویی استیل فلنجدار، شیر کشویی فولادی کلاس 800 و شیر کشویی استیل کلاس 800 از پرکاربردترین انواع آن هستند.

شیر سوزنی / سوپاپی (Globe Valve)

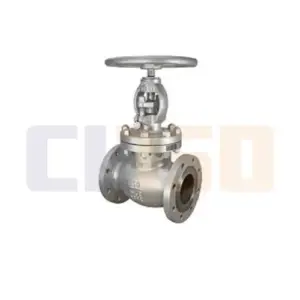

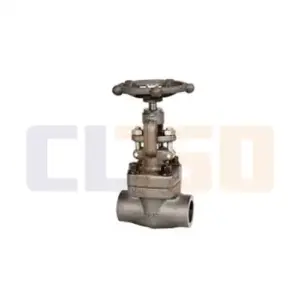

بهترین گزینه برای تنظیم و کنترل دقیق جریان (Throttling) سیال است. طراحی داخلی آن قابلیت کنترل دقیق دبی را فراهم می‌کند. مدل‌های شیر سوزنی(سوپاپی) فولادی فلنجدار، شیر سوزنی(سوپاپی) استیل فلنجدار، شیر سوزنی (سوپاپی) فولادی کلاس 800، شیر سوزنی (سوپاپی) استیل کلاس 800 و شیر سوزنی استیل دنده ای برای کاربردهای مختلف کنترل جریان استفاده می‌شوند.

شیر توپی / گازی (Ball Valve)

یک شیر با عملکرد سریع (ربع‌گرد) برای قطع و وصل جریان که آب‌بندی بسیار قوی دارد. این شیر در انواع مختلفی تولید می‌شود:

• شیر توپی فولادی فلنجدار و شیر توپی استیل فلنجدار برای خطوط اصلی.
• شیر توپی (گازی) فولادی کلاس 800 و شیر توپی (گازی) استیل کلاس 800 برای انشعابات فشار بالا.
• شیر گازی فولادی دو تکه و شیر گازی استیل سه تکه: مدل‌های سه‌تکه امکان تعمیر و نگهداری آسان‌تر را فراهم می‌کنند.
• شیر گازی (توپی) موتورخور فولادی و شیر گازی (توپی) موتورخور استیل برای کنترل اتوماتیک و از راه دور.

شیر یکطرفه (Check Valve)

این شیر به صورت خودکار از بازگشت جریان سیال (Backflow) جلوگیری می‌کند. انواع آن عبارتند از:

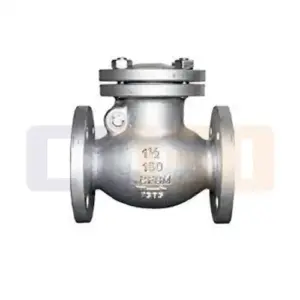

• شیر یکطرفه فولادی فلنجدار و شیر یکطرفه استیل فلنجدار.

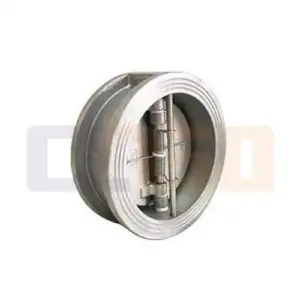

• شیر یکطرفه بین فلنجی(ویفری) فولادی و شیر یکطرفه بین فلنجی(ویفری) استیل که بسیار فشرده و سبک هستند.

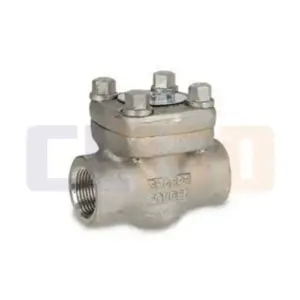

• شیر یکطرفه فولادی کلاس 800 و شیر یکطرفه استیل کلاس 800 برای فشارهای بالا.

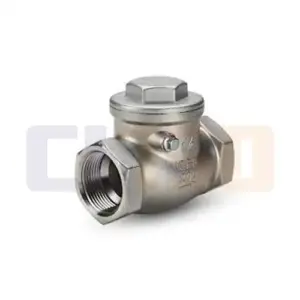

• شیر یکطرفه استیل دنده ای برای سایزهای کوچک.

شیر پروانه‌ای (Butterfly Valve)

یک شیر ربع‌گرد، سبک و اقتصادی که برای قطع و وصل و تنظیم جریان در خطوط سایز بزرگ کاربرد دارد. مدل‌های شیر پروانه ای فولادی و شیر پروانه ای استیل با لاینرهای مختلف برای سازگاری با سیالات گوناگون عرضه می‌شوند.

شیر پلاگ / سماوری (Plug Valve)

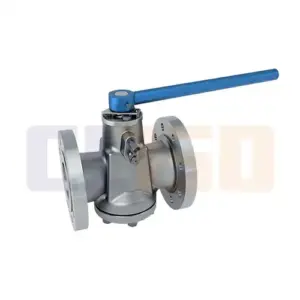

این شیر ربع‌گرد از یک پلاگ مخروطی یا استوانه‌ای برای قطع و وصل جریان استفاده می‌کند و برای سیالات حاوی ذرات جامد یا دوغاب‌ها مناسب است. مدل شیر پلاگ سماوری استیل فلنجدار در صنایع سنگین کاربرد دارد.

شیر صافی (Strainer)

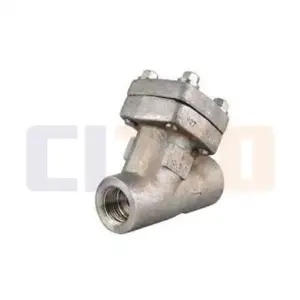

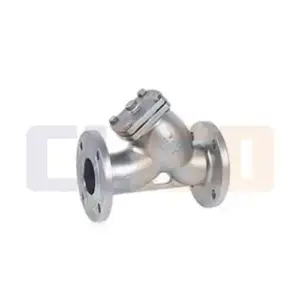

یک فیلتر مکانیکی برای محافظت از تجهیزات پایین‌دستی در برابر ذرات جامد و ناخالصی‌ها. مدل‌های شیر صافی فولادی فلنجدار، شیر صافی استیل فلنجدار، شیر صافی فولادی کلاس 800 و شیر صافی استیل کلاس 800 از رایج‌ترین انواع هستند.

شیر اطمینان (Safety Valve)

یک شیر ایمنی حیاتی برای محافظت از سیستم در برابر افزایش فشار بیش از حد مجاز. مدل‌های شیر اطمینان فولادی و شیر اطمینان استیل برای کاربردهای صنعتی و شیمیایی استفاده می‌شوند.

شیر کنترلی (Control Valve)

یک شیر ابزار دقیق که با دریافت سیگنال، جریان، فشار یا دمای سیال را به صورت خودکار و دقیق تنظیم می‌کند. شیر کنترلی فولادی و شیر کنترلی استیل بر اساس نیاز دقیق فرآیند طراحی و ساخته می‌شوند.

راهنمای تکمیلی: انتخاب هوشمندانه و خرید شیرآلات

۱. تعیین عملکرد اصلی (Function)

• قطع و وصل کامل: از شیر کشویی یا شیر توپی استفاده کنید.
• تنظیم و کنترل جریان: شیر سوزنی بهترین گزینه است.
• جلوگیری از جریان معکوس: فقط از شیر یکطرفه استفاده کنید.
• حفاظت از سیستم: شیر اطمینان برای کنترل فشار و شیر صافی برای فیلتراسیون ضروری هستند.

۲. ارزیابی شرایط فرآیندی

• نوع سیال و خورندگی: این فاکتور تعیین‌کننده انتخاب بین فولاد کربنی و استیل (304 یا 316) است.
• فشار و دما: این دو پارامتر، کلاس فشاری شیر (مثلاً Class 150, 300, 800) را مشخص می‌کنند.

۳. نکات کلیدی در خرید

• ارائه مشخصات کامل: برای دریافت قیمت دقیق، همیشه درخواست خود را با تمام جزئیات فنی (نوع، سایز، کلاس، متریال، استاندارد) به فروشنده ارائه دهید.
• درخواست گواهینامه متریال (MTC): برای تمام شیرآلات صنعتی، از فروشنده گواهینامه تست مواد (MTC) را درخواست کنید. این سند شناسنامه و تضمین کیفیت متریال شیر است.
• بررسی مارکینگ روی بدنه: یک شیر استاندارد باید دارای مارکینگ‌های حک شده شامل نام سازنده، سایز، کلاس، گرید متریال و شماره ذوب باشد.
