شیر توپی Ball Valve

شیر توپی (Ball Valve) یک ولو ربع‌گرد (Quarter-Turn) با مجرابند کروی است که برای ایزولاسیون آنی، آب‌بندی نشت‌بند (Bubble-tight) و حداقل افت فشار در خطوط فرآیندی طراحی شده است. سایت کلاس ۱۵۰ (سیال تجهیز فرتاک) تأمین‌کننده مستقیم انواع بال ولو صنعتی در گریدهای ریختگی (ASTM A216 WCB)، فورج (ASTM A105) و استنلس استیل (CF8M/316) مطابق استانداردهای طراحی ASME B16.34، API 608 و API 6D همراه با گواهینامه بازرسی متریال (MTC 3.1) برای پروژه‌های پالایشگاهی، پتروشیمی و گازرسانی است.

راهنمای انتخاب و معیارهای مهندسی بال ولو

انتخاب نادرست بال ولو منجر به تحمیل گشتاور بالا به عملگر، خرابی زودرس سیت و نشتی خط می‌شود. در زمان تهیه مدارک فنی و استعلام، تمایز ۴ پارامتر کلیدی زیر حائز اهمیت است:

۱. بال ولو دو تکه در برابر سه تکه (2-Piece vs 3-Piece)

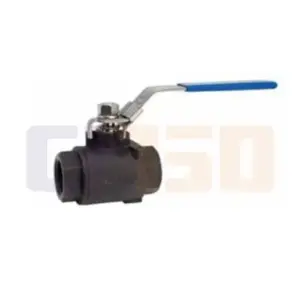

• شیرهای دو تکه (2-Piece): بدنه از دو بخش ریختگی یا فورج پیچ‌شده به هم تشکیل شده است. این ساختار قیمت اقتصادی‌تر و اتصالات کمتری برای نشتی خارجی دارد، اما برای تعمیرات سیت و بال، ولو باید کاملاً از روی خط لوله پیاده شود.

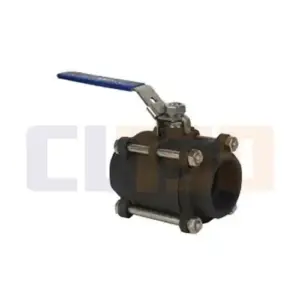

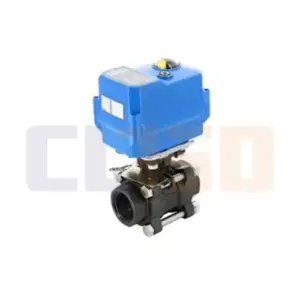

• شیرهای سه تکه (3-Piece): شامل یک بدنه مرکزی و دو کلاهک انتهایی است. مزیت بارز آن قابلیت تعمیرات در خط (In-Line Maintenance) است؛ بدنه مرکزی با باز کردن پیچ‌های میانی بدون دستکاری پایپینگ یا جوشکاری خارج شده و قطعات آب‌بند سرویس می‌شوند.

۲. مکانیزم توپی شناور در برابر مهارشده (Floating vs Trunnion Mounted)

• شناور (Floating Ball): در سایزهای کوچک (غالباً تا سایز ۴ اینچ) و کلاس‌های فشاری ۱۵۰ تا ۳۰۰، بال تحت فشار بالادست به سمت نشیمنگاه پایین‌دست فشرده شده و آب‌بندی را کامل می‌کند. گشتاور این ولو با افزایش فشار به شدت بالا می‌رود.

• مهارشده (Trunnion Mounted): در کلاس‌های فشاری بالا (کلاس ۶۰۰ تا ۲۵۰۰) و سایزهای بزرگ، بال توسط دو شفت در بالا و پایین ثابت می‌شود. فنرهای پشت سیت‌ها، آب‌بندی را ایجاد می‌کنند؛ در نتیجه گشتاور عملیاتی (Torque) به طور چشمگیری مهار شده و از دفرمگی نشیمنگاه جلوگیری می‌شود.

۳. استاندارد طراحی API 608 در برابر API 6D

• استاندارد API 608: الزامات طراحی بال ولوهای فرآیندی فلنجدار و جوشی برای کاربرد در پالایشگاه‌ها، پتروشیمی‌ها و واحدهای شیمیایی را تعیین می‌کند. ضخامت ساقه ضدپرتاب (Anti-blowout stem)، سیستم‌های آنتی‌استاتیک و تحمل لرزش‌های صنعتی مبنای این کد است.

• استاندارد API 6D: به طور اختصاصی برای پایپ‌لاین‌های خطوط انتقال گاز و نفت طراحی شده است. شیرهای تحت این استاندارد الزامات سخت‌گیرانه‌تری در خصوص طول بدنه (Face-to-Face)، تخلیه فشار محفظه بدنه (Cavity Relief) و قابلیت دابل بلاک اند بلید (DBB) دارند.

۴. تست ایمنی در برابر آتش طبق API 607 (Fire-Safe Design)

در سرویس‌های حاوی هیدروکربن‌های اشتعال‌پذیر، الزامی است که شیر توپی گواهینامه Fire-Safe طبق API 607 یا ISO 10497 داشته باشد. در زمان حریق و سوختن سیت‌های اولیه پلیمری (PTFE/RPTFE)، لبه‌های پشتیبان فلزی بدنه با گوی تماس فلز به فلز برقرار کرده تا از انتشار آتش به بیرون و گسترش فاجعه جلوگیری شود.

تأییدیه فنی و متالورژی:

تمامی تطابق‌های ابعادی، کلاس‌های فشاری و تلرانس‌های مجاز متریال در سیال تجهیز فرتاک، پیش از بارگیری با دیتاشیت‌های تاییدشده وندور چک و ارزیابی نهایی می‌گردد.

مقایسه کاربردی: شیر توپی در برابر پلاگ ولو (Plug Valve)

برخلاف یک باور نادرست در بازار که پلاگ ولو را شیری برای فشارهای پایین معرفی می‌کند، پلاگ ولوها (Plug Valves) تجهیزی فوق‌العاده مقاوم، بهینه‌شده برای خطوط گاز بسیار پرفشار و سیالات به‌شدت خورنده و ساینده با ذرات معلق (Slurry) هستند.

شیر توپی فلنجدار؛ مشخصات ابعادی و کلاس‌های کاری

شیر توپی فلنجدار پرکاربردترین نوع اتصال در خطوط پالایشگاهی و یوتیلیتی است که طبق استاندارد ابعادی ASME B16.10 (طول Face-to-Face) و ASME B16.5 (ابعاد فلنج) تولید می‌شود. اتصال صلب فلنجی، پایش نشت دوره‌ای و باز و بست آسان جهت اورهال را فراهم می‌سازد.

جدول سایز در برابر کلاس کاری شیر توپی فلنجدار

جهت بررسی موجودی، مشاهده ابعاد دقیق سوراخ‌کاری و استعلام مشخصات، به بخش محصولات شیر توپی فلنجدار مراجعه کنید.

بال ولو کلاس ۱۵۰؛ جدول واقعی فشار به دما طبق ASME B16.34

یکی از رایج‌ترین خطاهای محاسباتی در مهندسی خرید و سایت‌های بازار، تطبیق نادرست نام کلاس ۱۵۰ با فشار ۱۵۰ psi است. طبق مرجع بین‌المللی ASME B16.34 (Standard Class)، فشار کاری مجاز شیر فولادی ریختگی گرید ASTM A216 WCB در دمای محیط (تا ۳۸ درجه سانتی‌گراد) معادل ۱۹.۶ بار (۲۸۵ psi) است، نه ۱۵۰ psi. با افزایش دمای خط، استحکام تسلیم فولاد کاهش یافته و ماکزیمم فشار مجاز افت می‌کند.

جدول فشار کاری مجاز (Working Pressure) بال ولو کلاس 150 جنس A216 WCB

نکته متالورژیکی: علاوه بر محدودیت بدنه، جنس نشیمنگاه نرم (مانند PTFE خالص با آستانه ۱۸۰ درجه سانتی‌گراد یا RPTFE تا ۲۲۰ درجه سانتی‌گراد) عامل تعیین‌کننده نهایی در ماکزیمم فشار/دمای بال ولو است.

برندهای موجود شیر توپی در سیال تجهیز فرتاک

سیال تجهیز فرتاک جهت تضمین سرعت عملیات پایپینگ پروژه‌ها، برندهای معتبر بین‌المللی دارای وندور لیست شرکت ملی نفت (MOP) و پتروشیمی را مستقیماً در انبارهای تهران (بازار آهن شادآباد و خیابان خیام) دپو کرده است:

• شیر توپی کیتز (KITZ – ژاپن): تولیدکننده برتر جهانی در کلاس‌های ۱۵۰، ۳۰۰ و بال ولوهای استیل دنده‌ای و فلنجدار با بالاترین ضریب آب‌بندی.

• شیر توپی نیپون (NIPPON – ژاپن): ارائه‌دهنده بال ولوهای تخصصی ترانیون کلاس ۶۰۰ و ۱۵۰ با استاندارد ضدحریق API 607 و متریال فورج A105.

• شیر توپی اروپایی (ایتالیا / اسپانیا): برندهای معتبر نظیر Bonney Forge ،Douglas Chero و JC Valves ویژه صنایع حساس نفت، گاز و آمونیاک به همراه شناسنامه اصالت کالا.

عوامل مؤثر بر قیمت شیر توپی و فرآیند خرید

برآورد مالی خرید بال ولو به مولفه‌های فنی دقیق پروژه وابسته است:

1. متالورژی تریم (Trim): استفاده از ساقه و بال با پوشش ENP یا ارتقای گرید به F316 و اینکونل جهت مقابله با سیال ترش (H2S مطابق NACE MR0175).

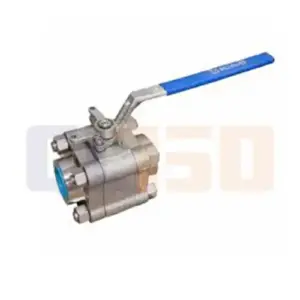

2. نوع اتصال: کلاس‌های فلنجدار ریختگی در مقایسه با اتصالات فشار قوی فورج (Class 800 SW/NPT).

3. تست‌های غیرمخرب (NDT): الزامات بازرسی شخص ثالث (TPI)، آزمون رادیوگرافی بدنه (RT) و تست رنگ نافذ (PT).

برای دریافت پیش‌فاکتور فوری با سربرگ رسمی، فایل لیست متریال (MTO) پروژه را از طریق واتس‌اپ یا فرم استعلام سایت ارسال نمایید تا کارشناسان فروش در کمتر از ۲ ساعت پاسخگوی نیاز تدارکاتی شما باشند.

خرید شیرهای توپی صنعتی

در مهندسی پایپینگ، انتخاب نوع شیر توپی مستقیماً به فشار طراحی (Design Pressure) و الزامات تعمیراتی خط گره خورده است. برای فشارهای پایین و سایزهای کوچک، مکانیزم توپی شناور (Floating Ball) پاسخگوی آب‌بندی کامل است؛ اما در خطوط پرفشار هیدروکربنی (مانند کلاس ۶۰۰ تا ۲۵۰۰) و سایزهای بزرگ، استفاده از طراحی توپی مهارشده (Trunnion Mounted) جهت کنترل گشتاور عملکرد (Operating Torque) و جلوگیری از دفرمگی نشیمنگاه تحت تنش‌های سیال الزامی است.

قیمت شیر توپی

برآورد دقیق قیمت شیر توپی در اسناد تدارکات، کاملاً به مشخصات متالورژیکی تریم (Trim)، کلاس فشاری و الزامات کنترل کیفیت پروژه وابسته است. ارتقای متریال توپی و ساقه (Stem) از فولاد پایه به استنلس استیل ۳۱۶ جهت مقاومت در برابر سیالات خورنده، یا جایگزینی نشیمنگاه‌های پلیمری با سیت‌های فلزی (Metal Seated) برای کارکرد در دمای بالا، ارزش ریالی تجهیز را تغییر می‌دهد. علاوه بر برند سازنده، الزام به ارائه مدارک بازرسی نظیر گواهینامه تست متریال (MTC) نوع 3.1 از متغیرهای کلیدی در استعلام قیمت است. خرید شیر توپی از سیال تجهیز فرتاک، به دلیل پشتیبانی از انبارهای اختصاصی، باعث تسریع در تامین متریال، صدور فوری پیش‌فاکتور و کاهش ریسک تاخیر در فاز اجرایی می‌گردد.

شیر توپی در کدام خطوط پایپینگ و سایت‌های فرآیندی الزامی است؟

تطابق سرعت عمل و قابلیت آب‌بندی (Bubble-tight) این تجهیز، کاربرد آن را در سرویس‌های حساس زیر تثبیت کرده است:

• ایستگاه‌های تقلیل فشار گاز (CGS/TBS): به دلیل ضرورت عملکرد آنی در شرایط اضطراری (ESD) و ایزوله‌سازی کامل خطوط انتقال بدون ایجاد مقاومت در برابر جریان استاتیک.
• پکیج‌های تزریق مواد شیمیایی (Chemical Injection): بهره‌گیری از شیرهای توپی استنلس استیل جهت مقاومت در برابر سیالات به شدت خورنده و اسیدی در سایت‌های پتروشیمی و دارویی.
• خطوط تخلیه و ونت (Drain & Vent Lines): استفاده از مدل‌های دنده‌ای و ساکت‌ولد با بدنه فورج‌شده برای تحمل شوک‌های جریانی در زمان تخلیه خطوط تحت فشار.

جهت بهینه‌سازی زمان در واحد تدارکات و دریافت قیمت به‌روز، فایل لیست اقلام (MTO) پروژه خود را که شامل مشخصاتی مانند سایز خط، کلاس فشاری، گرید متریال بدنه و تریم، و همچنین برندهای تایید شده کارفرما می‌باشد، از طریق فرم استعلام وب‌سایت یا پلتفرم واتس‌اپ ارسال نمایید. دپارتمان مهندسی فروش فرتاک در کوتاه‌ترین زمان، پیش‌فاکتور رسمی و تطبیق‌یافته با الزامات فنی مناقصه را جهت نهایی‌سازی تامین متریال صادر خواهد کرد.

جهت استعلام قیمت روز و مشاوره تخصصی برای خرید شیر توپی، با کارشناسان سیال تجهیز فرتاک در ارتباط باشید.
