شیرآلات فولادی

شیرآلات فولادی (Steel Valves) تجهیزات مکانیکی مستحکمی هستند که به منظور قطع و وصل، تنظیم جریان و کنترل فشار سیالات در سیستم‌های پایپینگ صنایع پالایشگاهی، پتروشیمی و نیروگاهی تحت شرایط عملیاتی با دما و فشار بالا مورد استفاده قرار می‌گیرند.

جهت تامین و خرید شیرآلات فولادی، شرکت سیال تجهیز فرتاک (فروشگاه کلاس ۱۵۰) این تجهیزات را با تضمین تطابق کامل با استانداردهای بین‌المللی، ارائه گواهینامه معتبر متریال (Certificate) و رعایت دقیق الزامات وندور لیست کارفرمایان پروژه‌های صنعتی عرضه می‌نماید.

انواع شیرآلات فولادی بر اساس مکانیزم و کاربرد

این تجهیزات بر اساس ساختار داخلی و مکانیزم کنترل سیال در خطوط پایپینگ، به دسته‌های مهندسی زیر تقسیم می‌شوند:

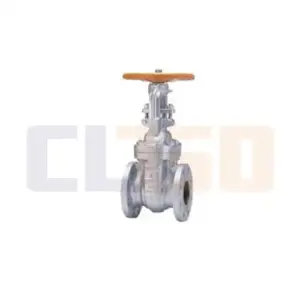

• شیر کشویی (Gate Valve): دارای مکانیزم On/Off برای قطع و وصل کامل جریان سیال؛ با کمترین میزان افت فشار، مناسب برای خطوط انتقال اصلی (Main Lines).

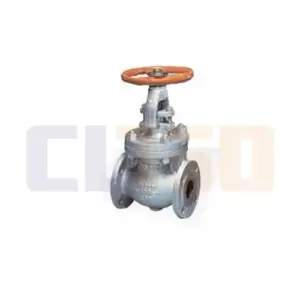

• شیر کروی یا سوزنی (Globe Valve): طراحی شده برای تنظیم و کنترل دقیق دبی جریان (Throttling)؛ مناسب برای سیالاتی که نیاز به افت فشار کنترل‌شده و دقیق دارند.

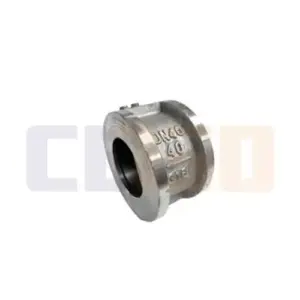

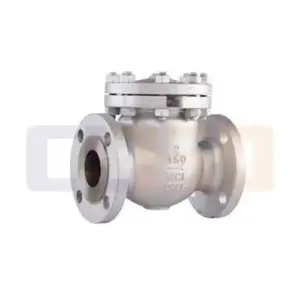

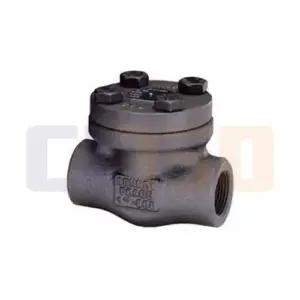

• شیر یکطرفه (Check Valve): دارای عملگر خودکار جهت جلوگیری از برگشت جریان (Backflow) سیال؛ محافظت‌کننده از تجهیزات دوار نظیر پمپ‌ها و کمپرسورها در سایت‌های فرآیندی.
• شیر توپی (Ball Valve): دارای عملگر ربع‌گرد (Quarter-turn) با سرعت عملکرد بالا؛ ایده‌آل برای قطع و وصل سریع جریان و سیستم‌های دارای سیالات خورنده یا گازی.

استانداردهای تولید و طراحی شیرآلات صنعتی

طراحی، ضخامت بدنه و تست‌های نهایی این تجهیزات تابع کدهای استاندارد تدوین شده توسط موسسات بین‌المللی است:

• API 600 / API 6D: استاندارد مرجع برای طراحی ابعادی، متریال و تست شیرآلات دروازه‌ای سنگین و خطوط لوله انتقال نفت و گاز.
• ASME B16.34: استاندارد تعیین‌کننده رتبه‌بندی فشار-دما (Pressure-Temperature Rating) برای شیرآلات فولادی فلنج‌دار، جوشی و دنده‌ای.
• ASME B16.5: الزامات مربوط به ابعاد فلنج‌ها و متریال آن‌ها جهت اتصال استاندارد شیرآلات به فلنج‌های خطوط لوله.
• API 598: دستورالعمل جامع برای اجرای تست‌های هیدرواستاتیک و پنوماتیک بدنه (Shell) و سیت (Seat) پیش از تحویل تجهیز.

پارامترهای حیاتی پیش از خرید شیرآلات فولادی

پیش از نهایی‌سازی درخواست و خرید شیرآلات فولادی، کارشناسان پایپینگ باید متغیرهای مکانیکی و فرآیندی زیر را بر اساس Data Sheet تجهیزات به دقت ارزیابی کنند:

• سازگاری متریال بدنه و تریم (Trim): تطابق متریال بدنه (مثلاً A216 WCB برای شرایط نرمال یا A352 LCB برای برودت) و اجزای داخلی نظیر Seat, Stem و Disc (نظیر Trim 8 یا Trim 12) با خواص شیمیایی و خورندگی سیال عبوری.
• کلاس فشاری (Rating): انتخاب کلاس فشاری مناسب (از کلاس ۱۵۰ تا ۲۵۰۰) بر مبنای ماکزیمم فشار و دمای طراحی سیستم پایپینگ جهت جلوگیری از نشتی یا گسیختگی.
• نوع اتصال (End Connection): تعیین اتصال فلنجی (RF یا RTJ) برای سهولت در تعمیر و نگهداری دوره‌ای، یا اتصالات جوشی (Butt-Weld) برای خطوط پرفشار، بحرانی و بدون ریسک نشتی.

قیمت شیرآلات فولادی

در برآورد مالی قراردادهای پروژه‌ای، قیمت شیرآلات فولادی تحت تاثیر پارامترهای فنی و شرایط اقتصاد کلان قرار دارد. از جمله عوامل کلیدی می‌توان به سایز خط، کلاس فشاری (ارتقا از کلاس ۱۵۰ به ۳۰۰ باعث افزایش تصاعدی وزن فولاد مصرفی می‌شود) و نوع عملگر (دستی، گیربکسی یا اکچویتور پنوماتیک/الکتریک) اشاره کرد.

علاوه بر این، نوسانات ارزی، برند سازنده تجهیز (برندهای اروپایی نسبت به تولیدات آسیایی اختلاف قیمت دارند)، و الزام به انجام تست‌های غیرمخرب تکمیلی (NDT) و ارائه سرتیفیکیت معتبر (MTC نوع 3.1) به صورت مستقیم بر محاسبه قیمت شیرآلات فولادی و هزینه کل تامین متریال تاثیرگذار هستند.

راهنمای خرید شیرآلات فولادی از سیال تجهیز فرتاک

• تخصص و سابقه بیش از ۱۵ سال در تامین متریال پایپینگ پروژه‌های پالایشگاهی، پتروشیمی و نیروگاهی.
• بررسی فنی دقیق و صدور پیش‌فاکتور در سریع‌ترین زمان برای لیست اقلام درخواستی (MTO).
• لجستیک یکپارچه و تحویل به موقع تجهیزات سنگین از انبارهای اختصاصی به سایت پروژه.
• تضمین تطابق ۱۰۰ درصدی قطعات با مشخصات فنی کارفرما و ضمانت اصالت کالا.
