شیرآلات صنعتی یکی از قطعات کلیدی در سیستمهای لولهکشی، فرآیندی، انتقال سیال و کنترل جریان هستند. شیر (Valve) وسیلهای است که جریان یا فشار سیال (مایع یا گاز) را از طریق باز یا بسته کردن، یا محدود کردن مسیر، کنترل میکند، هدایت میکند یا مسدود مینماید.
در صنایع مختلف نظیر نفتوگاز، پتروشیمی، آب و فاضلاب، نیروگاهها، صنایع غذایی و دارویی، انواع متفاوتی از شیرآلات به کار میروند که هریک بسته به شرایط کاری، سیال، فشار، دما و نرخ جریان انتخاب میشوند.
در این مطلب، به معرفی مهمترین انواع شیرآلات صنعتی، نحوه عملکرد، مزایا و معایب، کاربردها و نکات انتخاب پرداخته میشود تا در انتخاب و بهکارگیری آنها بتوانید با آگاهی بیشتری عمل کنید.
شیر وسیلهای مکانیکی است که جریان یا فشار سیال را از طریق باز، بسته یا محدود کردن مسیر سیال کنترل میکند.

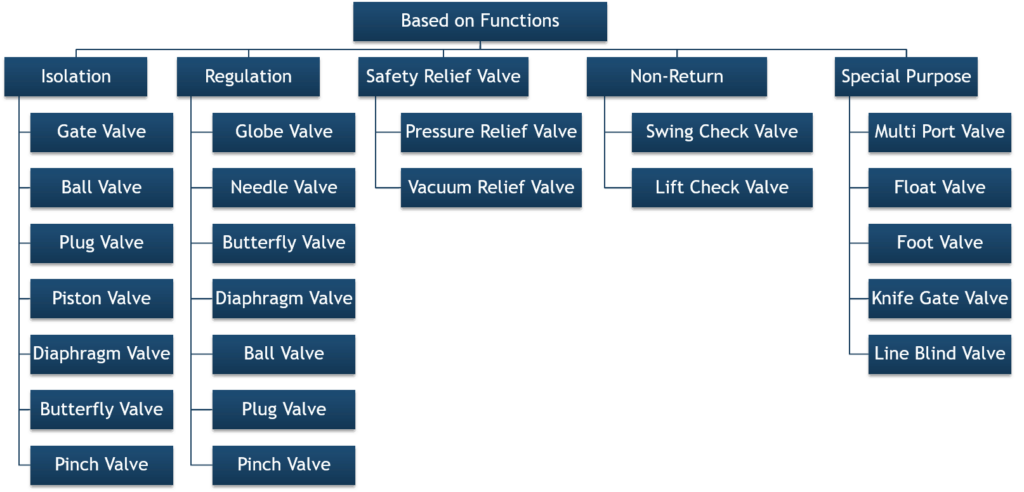

شیرآلات صنعتی را میتوان براساس چند محور تقسیم کرد از جمله:
هزینهٔ شیرآلات در سیستم لولهکشی میتواند تا ۲۰–۳۰٪ کل هزینهٔ لولهکشی باشد. انتخاب اشتباه میتواند منجر به افت راندمان، نشتی، هزینههای نگهداری بالا یا حتی خطرات ایمنی شود.

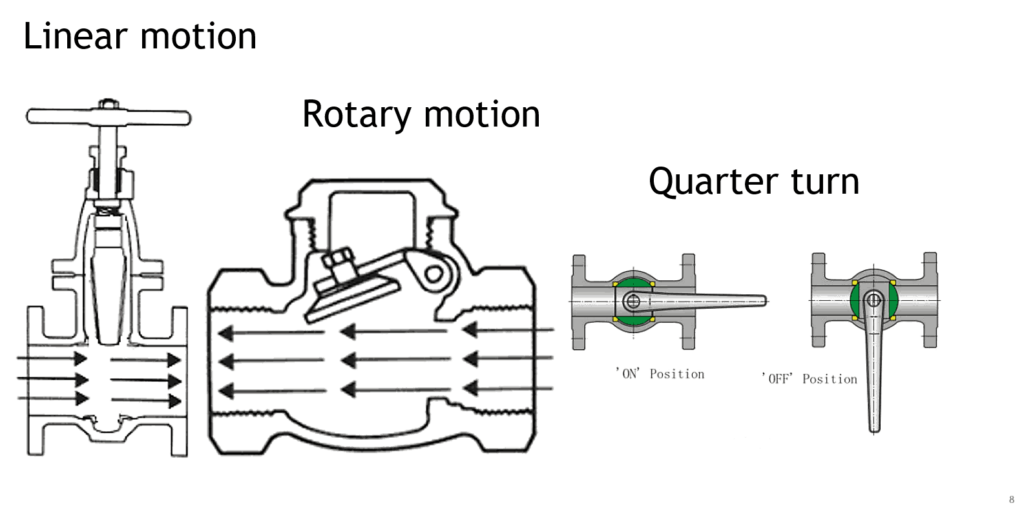

| نوع شیر | حرکت خطی (Linear Motion) | حرکت دورانی (Rotary Motion) | چرخش یکچهارم دور (Quarter Turn) |
|---|---|---|---|
| شیر دروازهای (Gate Valve) | ✅ | ||
| شیر کروی یا گلوب (Globe Valve) | ✅ | ||
| شیر یکطرفه نوع لولایی (Swing Check Valve) | ✅ | ||
| شیر یکطرفه نوع بالابر (Lift Check Valve) | ✅ | ||
| شیر یکطرفه دیسکی مایل (Tilting Disc Check Valve) | ✅ | ||
| شیر یکطرفه دیسکی تاشونده (Folding Disc Check Valve) | ✅ | ||
| شیر یکطرفه خطی (In-line Check Valve) | ✅ | ||
| شیر یکطرفه توقفی (Stop Check Valve) | ✅ | ✅ | |
| شیر توپی (Ball Valve) | ✅ | ✅ | |
| شیر پینچ (Pinch Valve) | ✅ | ||
| شیر پروانهای (Butterfly Valve) | ✅ | ✅ | |
| شیر پلاگ (Plug Valve) | ✅ | ✅ | |
| شیر دیافراگمی (Diaphragm Valve) | ✅ | ||

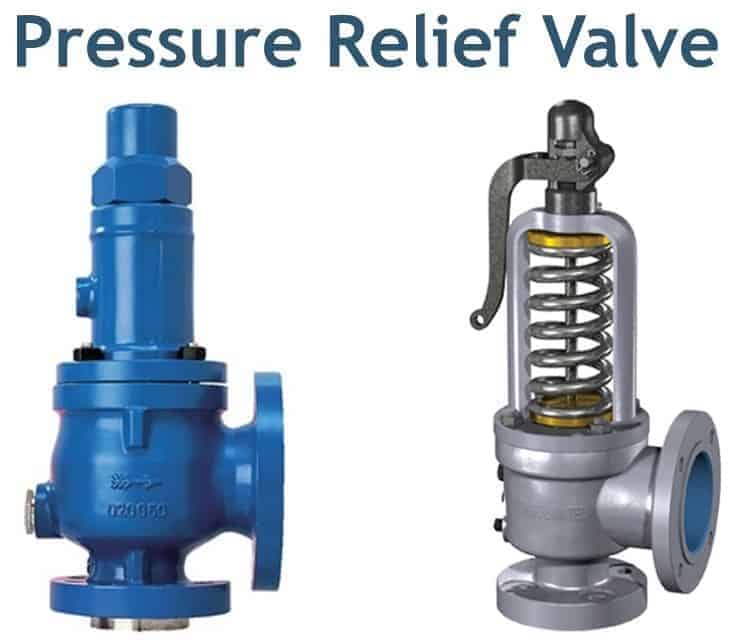

| شیر اطمینان (Safety Valve) | ✅ | ||
| شیر تخلیه فشار (Relief Valve) | ✅ |

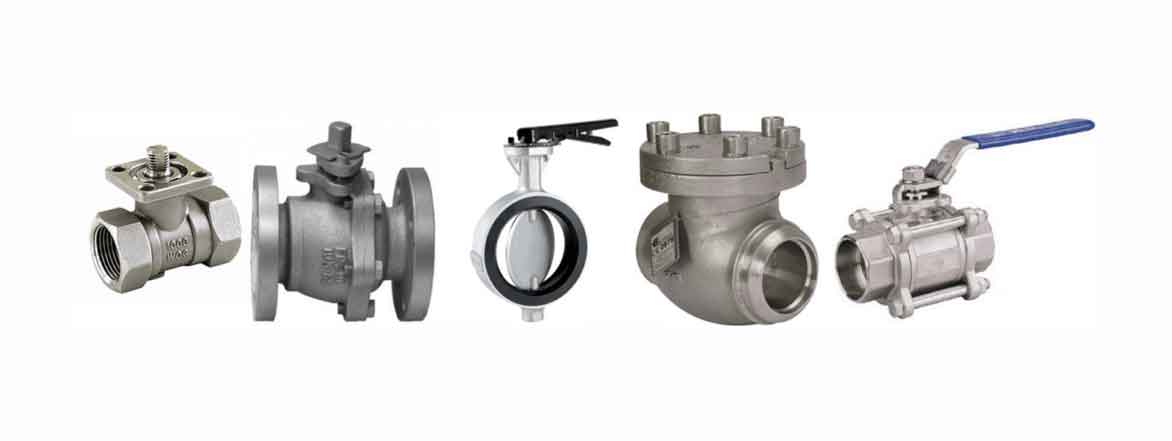

Threaded / Screwed (دندهای / رزوهای) — کاربرد در سایزهای کوچک، خطوط نمونهبرداری و ابزار دقیق.
Flanged (فلنجی) — رایجترین برای سایزهای متوسط تا بزرگ؛ نصب و باز و بستهسازی آسان.
Butt-weld / Socket-weld — برای سرویسهای فشار/دما بالا و نصب دائمی.
Wafer / Lug — مخصوص شیرهای ویفر/پروانهای و چک؛ فضای کم.
Tri-clamp / Sanitary — صنایع غذایی و دارویی.
در ادامه به مهمترین و رایجترین انواع شیرآلات صنعتی میپردازیم:

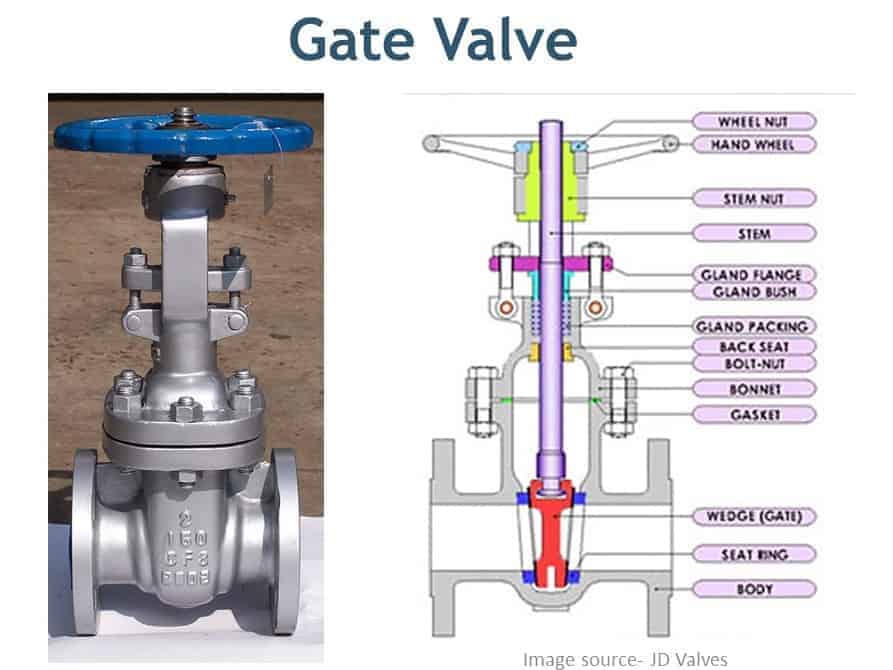

این نوع شیر معمولاً برای قطع یا وصل کامل جریان استفاده میشود.

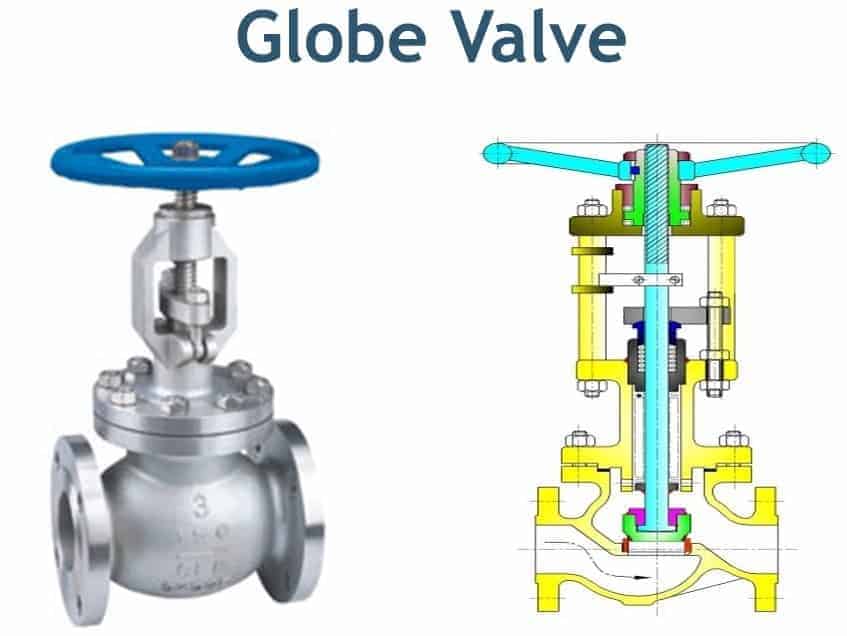

شیر گلوب برای توقف، شروع و تنظیم جریان طراحی شده است.

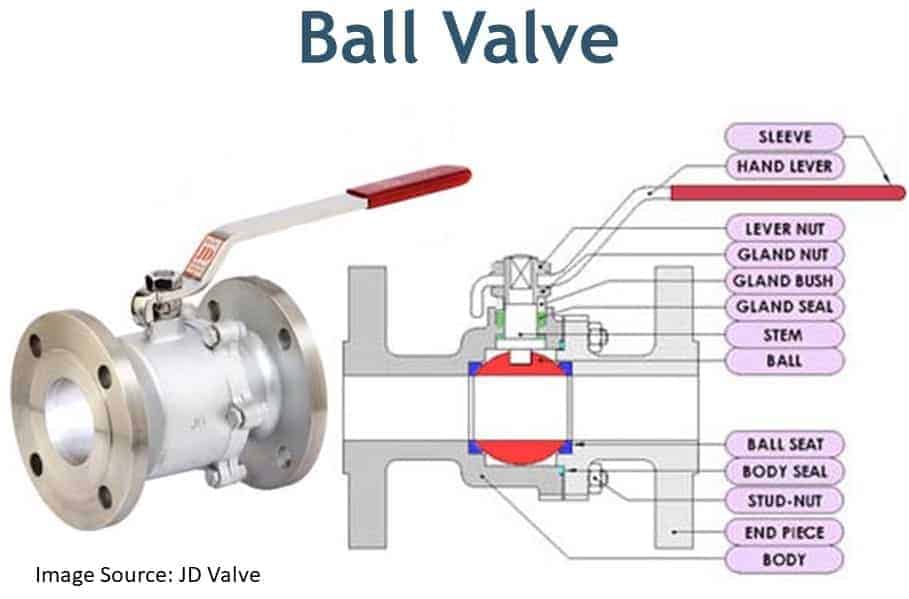

شیر توپی با یک توپ سوراخدار که با ۹۰ درجه چرخش مسیر جریان را باز یا بسته میکند، کار میکند.

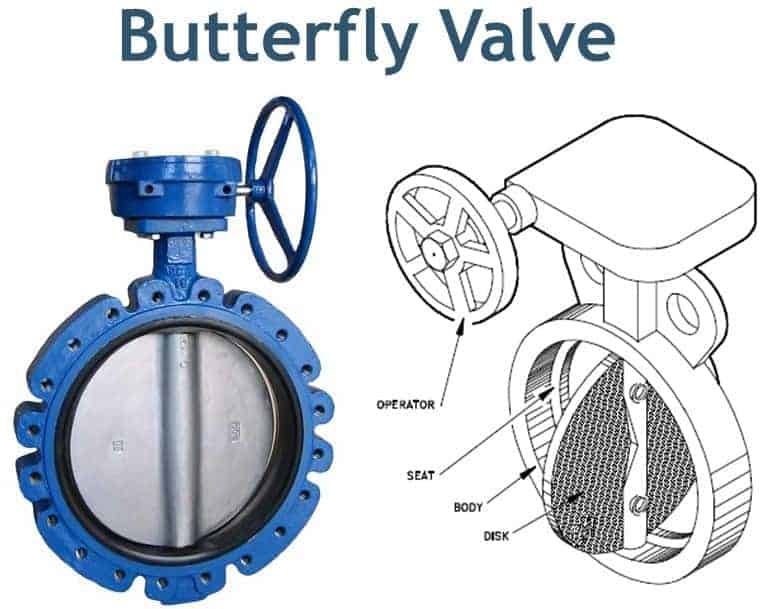

شیر پروانهای یک دیسک نازک چرخشی دارد که با یک چهارم دور باز و بسته میشود.

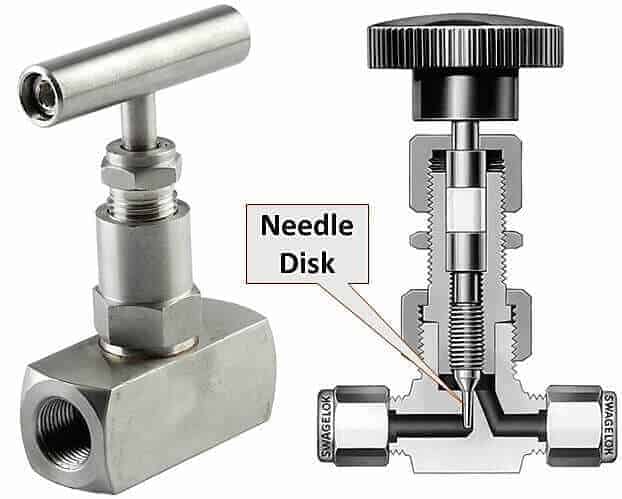

اینها برای کنترل دقیق جریان یا فشار طراحی شدهاند. به عنوان مثال شیر سوزنی (Needle Valve) برای نرخ جریان کم کاربرد دارد.
این نوع شیر جریان را در یک جهت مجاز میداند و از بازگشت جریان جلوگیری میکند.
کاربرد: محافظت تجهیزات از جریان معکوس، انتقال و پمپاژ

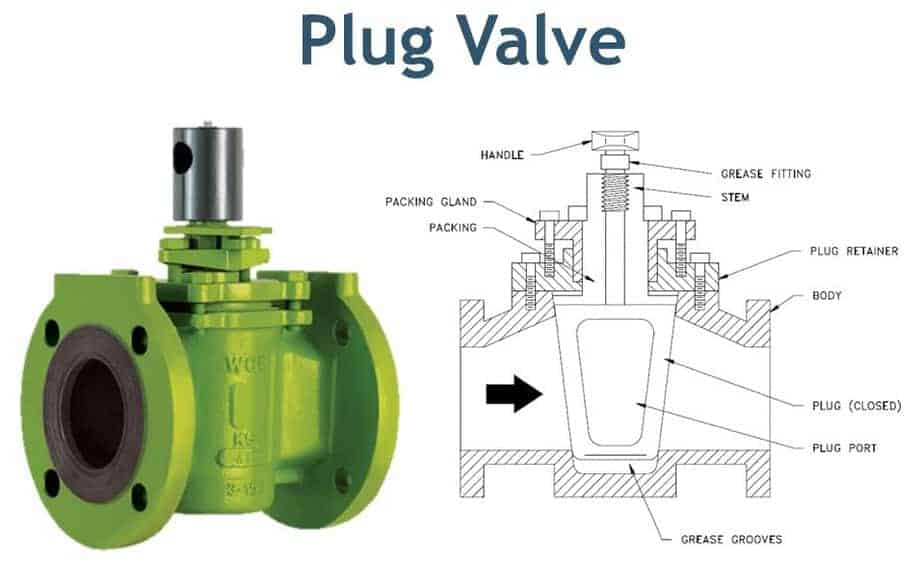

شیر پلاگ یک شیر دورانی (quarter-turn) است که با چرخش یک قطعه مخروطی یا استوانهای جریان را قطع یا وصل میکند.
| نوع شیر | حرکت | عملکرد/موارد کاربرد کلیدی | مزایا | معایب | مناسب برای |
|---|---|---|---|---|---|
| Gate (دریچهای/گیت) | خطی | قطع/وصل جریان — خطوط اصلی آب، نفت، بخار | افت فشار کم در حالت باز؛ مناسب خطوط بزرگ | مناسب برای throttling نیست؛ کند در عمل | آب، روغن، نفت، بخار |
| Globe (گلوب) | خطی | تنظیم و کنترل جریان، کاربردهای کنترل | دقت بالا در تنظیم، نشتی کم | افت فشار بیشتر، وزن و قیمت بیشتر | کنترل جریان/بخار/مایعات داغ |
| Ball (توپی) | دورانی / 90° | قطع/وصل سریع، شیر ایزولاسیون | سریع، نشتی کم، جمعوجور | کنترل دقیق جریان محدود | گاز، مایعات غیر سُرخشونده، سرویس ایزولاسیون |
| Plug (پلاگ) | دورانی / 90° | قطع/وصل، بعضی موارد throttling | ساختار ساده، بستهشدن مطمئن | آسیبپذیر در سرویس ذرات معلق | نفت، گاز، سیالات ویسکوز |
| Butterfly (پروانهای) | دورانی / 90° | سایزهای بزرگ، قطع/تنظیم | سبک، اقتصادی در سایز بزرگ، فضای کم | کنترل دقیق محدودتر در حالت نیمهباز | آب، فاضلاب، HVAC، هوا |
| Needle (سوزنی) | خطی (مشابه گلوب) | تنظیمهای دقیق در خطوط کوچک | کنترل دقیق جریان کم | مناسب سایز کوچک و دبی کم | ابزار دقیق، نمونهبرداری |

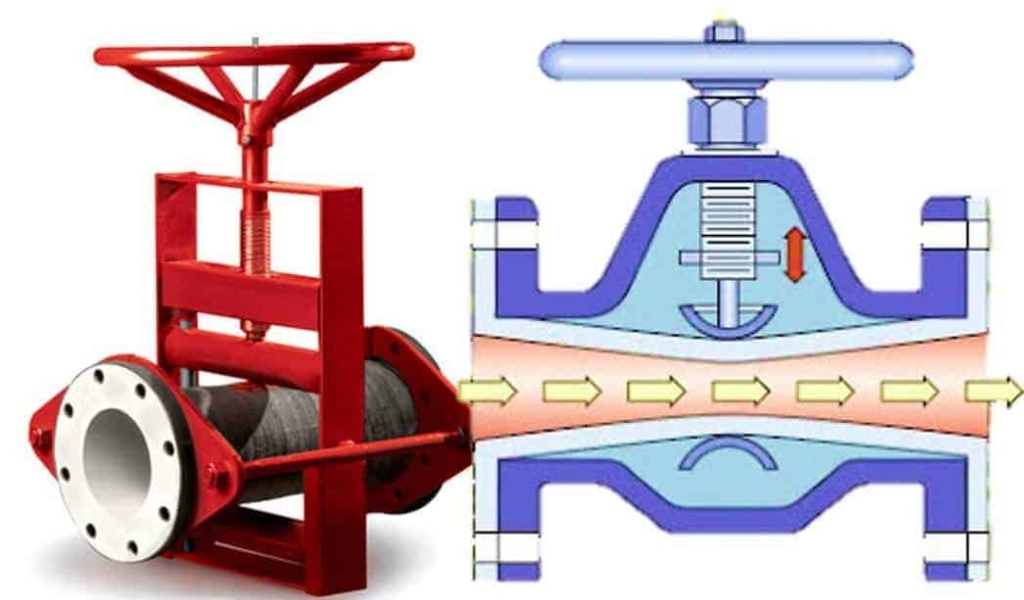

| Pinch (پینچ) | خطی (دیافراگمی با لوله لاستیکی) | سیالات با ذرات معلق، لجن | مناسب برای slurry، ذرات معلق؛ نگهداری آسان | محدودیت در دما و فشار | فاضلاب، صنایع کاغذ، مواد غذایی |
| Check (یکطرفه: swing/lift/dual) | خودکار | جلوگیری از برگشت جریان | ساده، خودکار، بدون نیاز عملگر | ممکن است با ضربه قوچ مشکل داشته باشد | خطوط پمپ، برگشت جلوگیری |
| Relief / Safety | خودکار (فشاربازکن) | ایمنی، محافظت از overpressure | حفظ ایمنی تأسیسات | تنظیم و تست دورهای لازم | هر سیستمی که ریسک overpressure دارد |
| Knife Gate | خطی | قطع مواد جامد/slurry، کاغذسازی | مناسب عبور مواد جامد؛ شکاف باز بزرگ | آببندی حساس | سرباره، معدنی، کاغذ |
انتخاب جنس شیر وابسته به سیال، فشار، دما، خوردندگی و الزامات بهداشتی است. جدول زیر معمول و کاربردها را نشان میدهد:
| ماده | مشخصهٔ کلیدی | کاربرد معمول |
|---|---|---|
| کربن استیل (CS / WCB) | اقتصادی، مقاوم مکانیکی خوب | آب، بخار، نفت (غیرخورنده) |
| چدن (Cast Iron / GG) | اقتصادی برای فشار/دما پایین | آب شهری، فاضلاب، HVAC |
| فولاد آلیاژی / کروممولی (Alloy Steel) | برای دما/فشار بالا | بخار فشار بالا، نیروگاه |
| استنلس استیل 304 / 316 (SS304/316) | مقاومت عالی به خوردگی | صنایع غذایی، شیمیایی، دریایی |
| Duplex / Super Duplex | مقاومت عالی در خوردگی کلریدی و فشار بالا | آب دریا، سرویسهای خورنده |
| برنز / برنج (Bronze/Brass) | کاربرد در سایزهای کوچک، بهداشتی | آب آشامیدنی، شیرآلات خانگی |
| PTFE / Reinforced PTFE (لایهٔ داخلی نشیمنگاه) | آببندی عالی | شیرهای شیمیایی، اسیدها |
| لاستیک/الاستومر (برای دیافراگم/آستر) | مناسب آببندی | شیرهای پینچ، دیافراگمی |
| نیاز / سرویس | پیشنهاد نوع شیر | دلیل |
|---|---|---|
| قطع/باز کامل در خطوط فشار بالا | Gate / Ball (full bore) | افت فشار کم، عبور کامل جریان |
| تنظیم دقیق جریان (کنترل پروسه) | Globe / Control valve (with actuator) | دقت بالا، قابل مدولاسیون |
| قطع/وصل سریع | Ball / Plug | چرخش 90°، عمل سریع |
| جریان با ذرات معلق / slurry | Pinch / Knife gate | لولهٔ داخلی پلاستیکی یا شکاف باز بزرگ |
| خطوط سایز بزرگ با نیاز به اقتصادی بودن | Butterfly (wafer / lug) | سبک، اقتصادی برای سایز بزرگ |
| سرویس خورنده و بهداشتی | SS316, PTFE-lined ball/diaphragm | سازگاری شیمیایی، تمیزی |
| جلوگیری از برگشت جریان | Swing/Lift/Check | طراحی خودکار، نصب ساده |
| حفاظت در برابر فشار بیش از حد | Pressure relief / safety valve | ست پوینت تعیینشده، رهاسازی امن |
| سیال | جنس پیشنهادی بدنه | جنس نشیمنگاه / آببندی |
|---|---|---|
| آب معمولی | کربن استیل، چدن یا برنجی | EPDM / NBR |
| آب دریا | Duplex / Super Duplex | PTFE / metal seat |
| بخار فشار بالا | فورج شدهٔ کربن استیل یا آلیاژی | metal-to-metal یا graphite packing |
| اسیدها / مواد خورنده | Hastelloy / SS316L / PTFE-lined | PTFE / FFKM (Viton ویژه) |
| روغن/هیدروکربن | کربن استیل / آلیاژ | NBR / PTFE |
| مواد جامد/ slurry | فولاد آلیاژی / knife gate | سختکاری شده، آستر لاستیکی |
شیرها باید مطابق استانداردها ساخته و آزمایش شوند؛ از شناختهشدهترینها:
شیرها میتوانند دستی یا عملیاتشده (موتوری یا پنوماتیک یا هیدرولیک) باشند:
شیرآلات صنعتی انواع بسیار متنوعی دارند اما بخشی از مهمترین آنها عبارتاند از: شیر دریچهای، شیر گلوب، شیر توپی، شیر پروانهای، شیر چک، شیر پلاگ و ….
انتخاب مناسب شیر بسته به نوع سیال، شرایط کاری، عملکرد موردنظر و هزینهها میتواند تأثیر زیادی در ایمنی، عملکرد و اقتصاد سیستم داشته باشد. در طراحی و خرید شیرآلات حتما دقت کنید که نوع شیر، مواد سازنده، شرایط نصب و نگهداری و برند معتبر را مدنظر قرار دهید.
