توضیحات

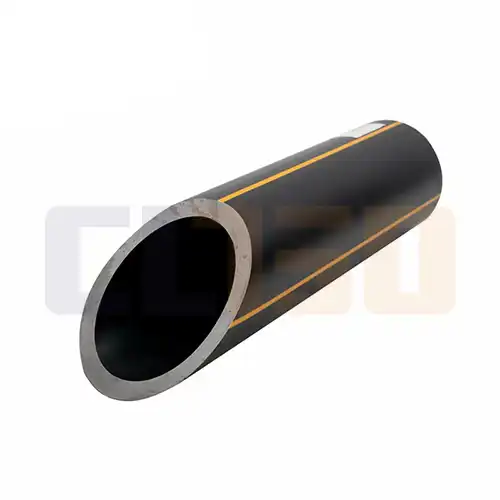

لوله پلی اتیلن گازی یا لوله پلی اتیلن گازرسانی، لوله تک‌جداره پلی اتیلن سنگین از جنس HDPE گرید PE100 است. این لوله برای انتقال گاز طبیعی در شبکه گازرسانی شهری، روستایی و صنعتی به‌صورت دفنشده در خاک استفاده میشود. لوله با فرآیند اکستروژن از کامپاند PE100 خودرنگ تولید میشود و طبق استانداردهای ISO 4437، EN 1555 و INSO 11233 ساخته میشود. در سایزهای ۲۵ تا ۲۲۵ میلی‌متر و رده SDR 11 عرضه میشود. اتصال آن در شبکه‌های گاز با جوشکاری الکتروفیوژن و اتصالات پلی اتیلن تأییدشده انجام میشود.
در فروشگاه سیال تجهیز فرتاک، لوله پلی اتیلن گازی برند پارس پلاستیک با تحویل از کارخانه تأمین میشود.
| مشخصه | مقدار |
| متریال | پلی اتیلن سنگین PE100 (کامپاند خودرنگ) |
| رده ابعادی | SDR 11 |
| سایزها | ۲۵، ۶۳، ۹۰، ۱۱۰، ۱۲۵، ۱۶۰، ۲۰۰ و ۲۲۵ میلی‌متر |
| استانداردها | ISO 4437، EN 1555، INSO 11233 |
| روش اتصال | جوشکاری الکتروفیوژن |
| رنگ | مشکی با خطوط طولی زرد |
| برند | پارس پلاستیک |
| محل تحویل | کارخانه |
در رده SDR 11، ضخامت دیواره برابر قطر خارجی تقسیم بر ۱۱ است. به همین دلیل نسبت ضخامت به قطر در همه سایزها ثابت می‌ماند.
| قطر خارجی (mm) | ضخامت دیواره (mm) | وزن یک متر (kg) |
| 25 | 2.3 | – |
| 63 | 5.8 | 1.05 |
| 90 | 8.2 | 2.12 |
| 110 | 10.0 | 3.14 |
| 125 | 11.4 | 4.08 |
| 160 | 14.6 | 6.67 |
| 200 | 18.2 | – |
| 225 | 20.5 | – |
سایزهای کوچک، معمولاً تا ۶۳ میلی‌متر، به‌صورت کلاف و سایزهای بزرگ‌تر به‌صورت شاخه عرضه میشوند.
خیر. PN16 رده نامگذاری لوله‌های آب است و با ضریب اطمینان آب محاسبه میشود. در شبکه گاز، ضریب اطمینان بالاتری الزامی است. طبق ISO 4437، حداکثر فشار کاری مجاز (MOP) لوله PE100 با SDR 11 و ضریب اطمینان ۲، برابر ۱۰ بار است.
در عمل، فشار شبکه توزیع گاز شهری در ایران بسیار پایین‌تر از این سقف است. فشار مجاز هر پروژه را مشخصات فنی شرکت گاز تعیین می‌کند.
همچنین میتوانید برای مشاهده و خرید لوله پلی اتیلن به این صفحه مراجعه کنید.
لوله پلی اتیلن گازی باید طبق استانداردهای ملی و بین‌المللی تولید شود و تأییدیه‌های مربوطه را داشته باشد:
| استاندارد | موضوع |
| ISO 4437 | سیستم‌های لوله‌کشی پلی اتیلن برای گاز سوختی: لوله، اتصالات و الزامات عملکردی |
| EN 1555 | معادل اروپایی ISO 4437 برای شبکه‌های گاز |
| INSO 11233 (بخش ۱ و ۲) | استاندارد ملی ایران برای لوله و سیستم‌های پلی اتیلن گازرسانی |
| مشخصات فنی شرکت ملی گاز (IGS) | الزامات تأمین‌کننده و محصول برای استفاده در پروژه‌های گازرسانی |
لوله‌هایی که طبق این استانداردها تولید شده باشند و تولیدکننده آن‌ها تأییدیه IGS شرکت ملی گاز ایران را داشته باشد، در پروژه‌های گازرسانی قابل استفاده‌اند. هنگام خرید، این موارد را بررسی کنید:
همه این اطلاعات باید روی بدنه لوله چاپ شده باشد و با تأییدیه ارائه‌شده بخواند.
لوله پلی اتیلن گازرسانی از کامپاند پلی اتیلن سنگین PE100 خودرنگ ساخته میشود. در کامپاند خودرنگ، افزودنی‌ها در پتروشیمی و پیش از تولید لوله با مواد پایه ترکیب شده‌اند و در کارخانه لوله‌سازی به مواد اضافه نمی‌شوند. مهم‌ترین این افزودنی‌ها حدود ۲ تا ۲.۵ درصد کربن بلک برای محافظت در برابر اشعه UV و آنتی‌اکسیدان‌ها برای پایداری حرارتی هستند.
این روش یکنواختی کیفیت را تضمین می‌کند. به همین دلیل استفاده از مستربچ رنگی یا مواد بازیافتی در لوله گازی مجاز نیست.
طبق ISO 4437، لوله پلی اتیلن گازی به یکی از این سه صورت تولید میشود:
رنگ مشکی به‌خاطر کربن بلک بیشترین مقاومت را در برابر اشعه UV دارد. خطوط زرد، لوله را در زمان حفاری و تعمیرات به‌عنوان لوله گاز قابل‌شناسایی می‌کنند. این خطوط با نوار خطر زرد فرق دارند. نوار خطر زرد روی لوله دفنشده و بالاتر از آن در ترانشه قرار می‌گیرد تا هشدار حفاری باشد.
روش اصلی اتصال لوله پلی اتیلن گازی در شبکه‌های گازرسانی ایران، جوشکاری الکتروفیوژن است. در این روش، سیم‌پیچ داخل اتصال با دستگاه جوش الکتروفیوژن گرم میشود و سطح لوله و اتصال در هم ذوب میشوند. نتیجه، یک اتصال یکپارچه و بدون نشتی است.
اتصالات پلی اتیلن الکتروفیوژن هم مانند لوله باید تأییدیه IGS شرکت ملی گاز داشته باشند. پرکاربردترین آن‌ها این‌ها هستند:
برای جوش سالم، سطح لوله قبل از جوشکاری با تراشنده (Scraper) تمیز میشود و لوله در طول سیکل جوش و خنک‌شدن ثابت نگه داشته میشود.
لوله پلی اتیلن گازرسانی باید سطح داخلی و خارجی صاف و بدون شیار، حفره یا نقص سطحی داشته باشد. لوله تک‌جداره تولید میشود و ضخامت دیواره آن بر اساس رده SDR و طبق جدول استاندارد تعیین میشود. انتهای لوله باید صاف و عمود بر محور بریده شده باشد و قطر خارجی و ضخامت آن در محدوده تلرانس استاندارد باشد.
قیمت لوله پلی اتیلن گازرسانی به این عوامل بستگی دارد:
برای دریافت آخرین قیمت لوله پلی اتیلن گازی ، استعلام موجودی و ثبت سفارش، همین حالا با کارشناسان فروش ما تماس بگیرید.
کارشناسان ما آماده پاسخگویی هستند
تفاوت لوله پلی اتیلن گازی با لوله پلی اتیلن آبرسانی چیست؟
لوله گازی با ضریب اطمینان بالاتر طراحی میشود و استاندارد، رنگبندی و تأییدیه جداگانه دارد: ISO 4437 و INSO 11233، مشکی با خط زرد، و تأییدیه IGS. لوله آبرسانی معمولاً مشکی با خط آبی است و با رده PN نامگذاری میشود. این دو بهجای هم قابل استفاده نیستند.
آیا لوله پلی اتیلن گازی را میتوان روکار نصب کرد؟
خیر. لوله پلی اتیلن گازی برای نصب دفنشده طراحی شده است. بخشهای روکار، مثل علمک و ورودی ساختمان، با لوله فولادی اجرا میشوند.
| برند | |
|---|---|
| سایز اتصال | 110, 125, 160, 200, 225, 25, 63, 90 |
| فشار کاری | PN16 |
| نوع اتصال | جوش الکتروفیوژن |
| محل تحویل | کارخانه |
| استاندارد | PE100, SDR 11 |
| وزن یک متر | 0.22 کیلوگرم, 1.05 کیلوگرم, 2.12 کیلوگرم, 3.14 کیلوگرم, 4.08 کیلوگرم, 6.67 کیلوگرم |
