قیمت شیر سوزنی چدنی فلنجدار (سوپاپی) PN10 و PN16: کنترل دقیق جریان سیال

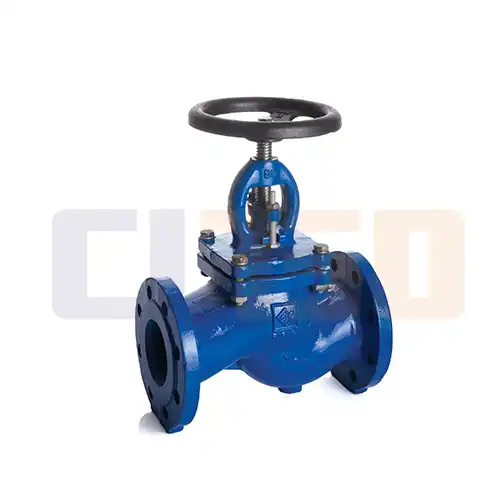

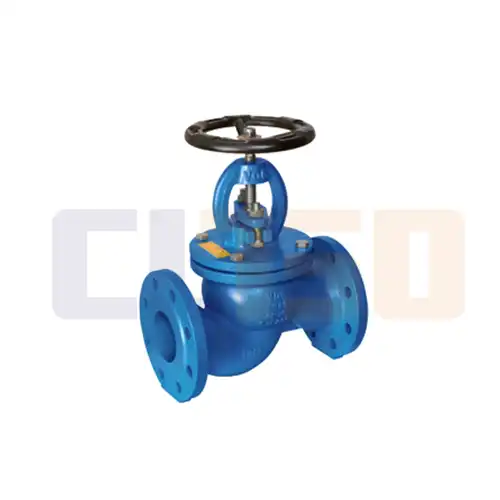

شیر سوزنی چدنی فلنجدار که به آن شیر سوپاپی یا نام فنی Globe Valve نیز اطلاق میشود، یکی از تخصصیترین شیرآلات صنعتی است که برخلاف شیر کشویی (Gate Valve)، وظیفه اصلی آن تنظیم دقیق نرخ جریان سیال (Throttling) و مدیریت دبی است. این شیر به دلیل طراحی داخلی منحصربهفرد خود، امکان کنترل پیوسته و طولانیمدت جریان را فراهم میکند، بدون اینکه قطعات داخلی آن دچار سایش شدید و خرابی شوند. برای استعلام قیمت شیر سوزنی چدنی فلنجدار از برندهای معتبر داخلی نظیر وگ ایران، میراب و فاراب در کلاس فشاری PN16، با ما تماس بگیرید.
⚙️ طراحی و مکانیزم عملکرد شیر سوپاپی سوزنی
شیر سوپاپی چدنی، یک شیر کنترلی است که با تغییر مسیر جریان سیال به شکل S یا Z، امکان مدیریت دقیق نرخ عبور را فراهم میآورد. این مکانیزم دارای دو مزیت و یک ایراد اساسی است:
- قابلیت تنظیم (Throttling): دیسک (بشقابک) به صورت عمود بر مسیر جریان حرکت کرده و با تغییر جزئی در ارتفاع خود، فاصله بین دیسک و نشیمنگاه را تغییر میدهد. این ویژگی به آن اجازه میدهد تا جریان را با دقت بالا تنظیم کند.
- آببندی مطمئن: با پایین آمدن کامل دیسک، آببندی کاملی ایجاد میشود و برای قطع و وصل نهایی نیز مناسب است.
- افت فشار (Pressure Drop) بالا: به دلیل تغییر جهت جریان سیال تا ۱۸۰ درجه در داخل شیر، افت فشار و تلاطم (Turbulence) بیشتری نسبت به شیرهای کشویی ایجاد میشود، هرچند که لرزش کمتری دارد.
مشخصات فنی استاندارد شیر سوپاپی چدنی:
| ویژگی | مشخصات فنی رایج | استانداردها و متریال |
|---|---|---|
| فشار کاری | PN10، PN16 | مطابق با EN 13399 |
| جنس بدنه و کلاهک | چدن داکتیل (GGG40 / EN-GJS-400) | مقاومت مکانیکی و مناسب برای دماهای کاری استاندارد. |
| جنس دیسک (بشقابک) | برنز، برنج یا فولاد ضدزنگ | آببندی مطمئن و مقاوم در برابر سایش ناشی از تنظیم جریان. |
| اتصال و ابعاد | فلنجدار | مطابق با DIN EN 1092-2 (در سایزهای ۲ تا ۱۲ اینچ). |
| جهت جریان | مشخص شده با پیکان روی بدنه | نصب باید با رعایت جهت جریان انجام شود. |
| دمای کاربری | معمولاً تا ۷۰ درجه سانتیگراد | مناسب برای خطوط آب، نه برای بخار با دمای بالا یا حرارت مرکزی. |
💧 کاربردهای اصلی شیر سوزنی و مزایای آن
شیر سوپاپی چدنی به دلیل توانایی بینظیر در مدیریت نرخ سیال، در خطوطی که نیاز به تنظیم یا محدودسازی دقیق دبی دارند، بهترین انتخاب است:
- سیستمهای بایپس (Bypass): برای کنترل جریان در انشعابات فرعی.
- خطوط تغذیه مواد شیمیایی و آب: در صنایعی که دبی سیال باید به دقت کنترل و تنظیم شود.
- تخلیه آب و هوا: در سیستمهای سوخترسانی یا خطوط لوله.
- مزیت اصلی: قابلیت محدودسازی پیوسته جریان (Throttling) بدون آسیب دیدن قطعات داخلی، برخلاف شیرهای توپی و کشویی که صرفاً برای قطع و وصل کامل مناسباند.
عوامل موثر بر قیمت شیر سوزنی چدنی فلنجدار و برندهای تولیدکننده
قیمت شیر سوزنی چدنی فلنجدار به عواملی چون کیفیت متریال داخلی (جنس دیسک و نشیمنگاه) و اعتبار برند سازنده بستگی دارد.
برندهای معتبر در بازار ایران:
تولیدکنندگان مطرحی چون وگ ایران (بی همتا)، میراب، فاراب و وگ امید گلستان از شناختهشدهترین عرضهکنندگان شیرآلات سوپاپی چدنی در ایران هستند که محصولات خود را با گارانتی و استاندارد عرضه میکنند.
عوامل اصلی تأثیرگذار بر قیمت:
- سایز (DN): با افزایش قطر نامی شیر (مثلاً از ۲ اینچ به ۶ اینچ)، وزن چدن بدنه و در نتیجه قیمت، به طور قابل توجهی افزایش مییابد.
- فشار کاری (PN): مدلهای PN16 به دلیل نیاز به بدنه مستحکمتر و تحمل فشار بالاتر، گرانتر از مدلهای PN10 هستند.
- جنس دیسک و نشیمنگاه: استفاده از متریال مرغوبتر مانند فولاد ضدزنگ برای دیسک و نشیمنگاه، مقاومت شیر در برابر سایش را بالا برده و قیمت را افزایش میدهد.
- برند تولیدکننده: کیفیت ساخت، آببندی مطمئن و خدمات پس از فروش برندهای معتبر، بر قیمت نهایی مؤثر است.
برای دریافت آخرین قیمت محصول ، استعلام موجودی
و ثبت سفارش، همین حالا با کارشناسان فروش ما تماس بگیرید.
