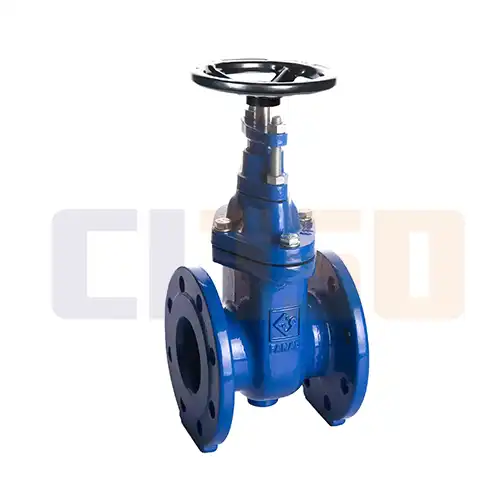

لیست قیمت شیرفلکه کشویی چدنی زبانه فلزی گرافیتی فاراب (F4 PN16)
شیرهای کشویی چدنی زبانه فلزی که مطابق با استاندارد ابعادی DIN 3352 – Part 4 (F4) و کلاس فشار PN16 ساخته میشوند، از مهمترین شیرآلات مورد استفاده در صنایع آب و فاضلاب، پتروشیمی و تأسیسات هستند. ویژگی کلیدی این مدل، طراحی زبانه فلزی برای آببندی نشیمنگاه (Metal to Metal) و استفاده از پکینگ گرافیتی در ناحیه ساقه (Stem) است که مقاومت حرارتی و شیمیایی بالایی را به شیر میافزاید. در این صفحه، به بررسی دقیق مشخصات فنی و فاکتورهای تأثیرگذار بر قیمت شیرفلکه کشویی چدنی زبانه فلزی گرافیتی از تولیدکنندگان مطرح مانند فاراب کیتونی خواهیم پرداخت.
مشخصات فنی شیر کشویی زبانه فلزی F4 PN16 (آببندی گرافیتی)
این شیرها عمدتاً برای سرویسهای قطع و وصل کامل (On/Off Service) طراحی شدهاند و به دلیل ساختار زبانه فلزی، دوام بالایی در برابر تنشهای مکانیکی دارند. مشخصه F4 به طول ساختاری (Face-to-Face) شیر اشاره دارد که آن را با ابعاد استاندارد خطوط لوله هماهنگ میکند.
| ویژگی اصلی | مشخصات دقیق | توضیحات عملکردی |
|---|---|---|
| نوع شیر و استاندارد ساختار | شیر کشویی (Gate Valve) – F4 | ابعاد نصب (فاصله فلنج تا فلنج) مطابق با استاندارد DIN 3352-4. |
| جنس بدنه و پوشش | چدن داکتیل (Ductile Iron – GGG40/GGG50) | مقاومت مناسب در برابر فشار ۱۶ بار و معمولاً دارای پوشش اپوکسی. |
| فشار اسمی | PN16 | حداکثر فشار عملیاتی مجاز ۱۶ بار. |
| مکانیزم آببندی نشیمنگاه | فلز به فلز (Metal Seated) | آببندی توسط تماس مستقیم زبانه و نشیمنگاه بدنه انجام میشود. |
| پکینگ ساقه (Stem Sealing) | گرافیتی (Graphite) | ایجاد آببندی مقاومتر در برابر حرارت بالا و مواد شیمیایی در ساقه شیر. |
| نحوه عملکرد | فلکه دستی (Handwheel) | مکانیزم باز و بسته شدن عمودی با چرخش فلکه. |
مزایا و دلایل انتخاب شیر با پکینگ گرافیتی
- مقاومت حرارتی عالی: استفاده از پکینگهای گرافیتی مهمترین مزیت این شیرها است. گرافیت میتواند در دماهای بالاتری نسبت به پکینگهای الاستومری (مثل EPDM یا NBR) عملکرد خود را حفظ کند.
- دوام مکانیکی بالا: ساختار زبانه فلزی مقاومت بالایی در برابر سایش در طول عمر شیر و شرایط سخت کاری ایجاد میکند.
- استاندارد F4: رعایت کامل استاندارد DIN 3352-4 باعث تضمین جایگزینی آسان و سازگاری با زیرساختهای موجود میشود.
- مقاومت در برابر فشار: مناسب برای فشارهای رایج در خطوط انتقال آب و سیالات صنعتی (PN16).
کاربردهای اصلی
این شیرها به دلیل ترکیب زبانه فلزی و پکینگ گرافیتی، انتخاب مناسبی برای موارد زیر هستند:
- شبکههای آبرسانی شهری و صنعتی (قطع و وصل خطوط اصلی).
- تأسیسات صنعتی که دمای سیال آنها از محدوده کاری الاستومرها فراتر میرود.
- ایستگاههای تصفیه و پمپاژ برای ایزولاسیون و تعمیرات.
عوامل تعیینکننده قیمت شیرفلکه کشویی چدنی زبانه فلزی گرافیتی
برای دریافت استعلام دقیق قیمت شیر کشویی چدنی میراب F4، فاراب یا سایر برندها، توجه به فاکتورهای زیر ضروری است:
۱. تولیدکنندگان معتبر داخلی و خارجی
برندهای پیشرو در این زمینه مانند فاراب کیتونی، میراب، وگ ایران و شیرآلات سامین، با تکیه بر کیفیت ریختهگری چدن داکتیل و استفاده از گرافیت با گرید مناسب، محصولات قابل اعتمادی را عرضه میکنند. کیفیت آبکاری اپوکسی (جهت جلوگیری از خوردگی) و دقت در ساخت پکینگ گرافیتی مستقیماً بر قیمت نهایی تأثیر دارد.
۲. سایز و ابعاد (DN)
همانند سایر شیرآلات، هرچه قطر اسمی (DN) شیر بزرگتر باشد، میزان مواد اولیه (چدن) بیشتر شده و طبیعتاً قیمت شیرفلکه کشویی چدنی افزایش مییابد.
۳. جنس متریال بدنه
استفاده از چدن داکتیل (که استحکام بیشتری دارد) در مقایسه با چدن خاکستری، هزینه تولید را افزایش داده و در نهایت قیمت بالاتری را به دنبال دارد.
۴. کیفیت پکینگ گرافیتی
نوع و گرید پکینگ گرافیتی مورد استفاده در گلند شیر، به دلیل تأثیر مستقیم بر مقاومت حرارتی و عمر مفید آببندی ساقه، از عوامل مهم در قیمتگذاری است.
برای دریافت آخرین قیمت محصول ، استعلام موجودی و ثبت سفارش، همین حالا با کارشناسان فروش ما تماس بگیرید.
