قیمت شیر فشار شکن چدنی PN16 و PN10: تنظیم، تثبیت و کاهش فشار خطوط (PRV)

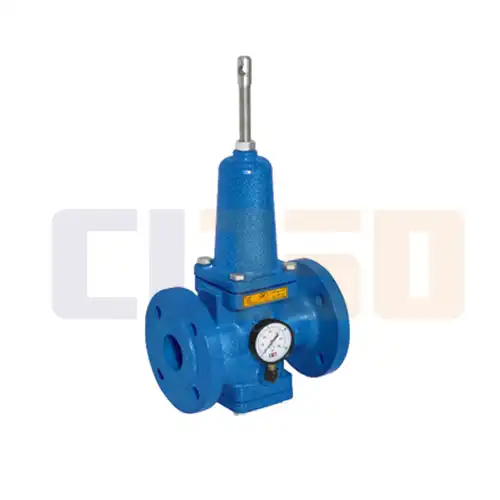

شیر فشار شکن چدنی (Pressure Reducing Valve – PRV)، یک ابزار حیاتی در سیستمهای لولهکشی است که وظیفه اصلی آن کاهش، تنظیم و تثبیت اتوماتیک فشار بالای متغیر ورودی به یک فشار ثابت و ایمن خروجی میباشد. این شیر به عنوان محافظ اصلی، از تجهیزات پاییندستی مانند شیرآلات، اتصالات، پمپها و دستگاههای حساس در برابر تنشهای ناشی از فشار اضافی و نوسانات محافظت میکند. برای استعلام قیمت شیر فشار شکن چدنی PN16 از برندهای معتبر نظیر وگ ایران و میراب، همین امروز با ما تماس بگیرید.
🔍 اهمیت و عملکرد اتوماتیک شیر فشار شکن (PRV)
شیرهای فشار شکن در شبکههای آبرسانی شهری، تأسیسات صنعتی، سیستمهای گرمایشی و تهویه مطبوع، و همچنین خطوط هوای فشرده کاربرد گستردهای دارند. این شیرها به طور کاملاً اتوماتیک کار میکنند:
- تثبیت فشار: فشار زیاد و متغیر ورودی را به یک فشار کم و ثابت خروجی تبدیل میکنند.
- قطع جریان: در صورت عدم مصرف آب در شبکه (بعد از شیر فشار شکن)، جریان به طور اتوماتیک قطع میشود تا از انباشته شدن فشار استاتیک جلوگیری شود.
مشخصات فنی و مواد ساختاری شیر فشار شکن وگ/میراب:
| جزء ساختاری | متریال رایج | استاندارد |
|---|---|---|
| فشار کاری اسمی | PN10 یا PN16 | تحمل فشار اسمی ۱۰ یا ۱۶ بار |
| بدنه و کلاهک | چدن داکتیل EN-GJS-400 (GGG40) یا چدن خاکستری EN-GJL-250 (GG25) | EN 1563 و EN 1561 |
| دریچه و نشیمنگاه | برنز یا فولاد ضدزنگ (نشیمنگاه برنز یا فولاد ضدزنگ) | |
| دیافراگم و آببندی | EPDM یا NBR | |
| محافظت در برابر زنگ زدگی | پوشش رنگ اپوکسی پودری الکترواستاتیک (ضخامت ۱۰۰ تا ۲۰۰ میکرون – RAL 5005 آبی) | |
| استاندارد فلنج و ابعاد | مطابق با EN 1092-2 و فاصله وجه تا وجه EN 558, series1 |
📝 دستورالعملهای حیاتی نصب، تنظیم و نگهداری (برای افزایش طول عمر)
نصب و تنظیم صحیح شیر فشار شکن، نقش کلیدی در بازدهی و جلوگیری از خرابی آن دارد. این شیر باید همیشه در حالت تراز و افقی و با رعایت جهت جریان (پیکان روی بدنه) نصب شود.
نکات ضروری قبل و بعد از نصب:
- صافی (Filter/Strainer): نصب یک صافی مدل Y (مانند صافی وگ ایران) قبل از شیر فشار شکن الزامی است تا از ورود اجسام خارجی و رسوبات به داخل شیر و آسیب به قطعات حساس داخلی جلوگیری شود. صافی باید به صورت دورهای پاکسازی گردد.
- نصب شیرهای گارد (فلکه دروازهای): نصب شیرهای قطع و وصل (ماندهای دروازهای GV) قبل و بعد از PRV، برای ایزوله کردن و سرویسهای احتمالی، ضروری است.
- جلوگیری از کاویتاسیون: مهمترین نکته فنی، تنظیم فشار خروجی است. فشار خروجی (Pout) نباید کمتر از $\frac{1}{3}$ فشار ورودی ($\frac{1}{3}P_{in}$) تنظیم شود.
⚠️ راهکار برای کاهش فشار زیاد (تنظیمات سری)
اخطار: تنظیم فشار خروجی پایینتر از حد مجاز $\frac{1}{3}P_{in}$، باعث ایجاد پدیده مخرب کاویتاسیون (Cavitation) و کاهش شدید بازده و طول عمر شیر میشود.
در صورتی که اختلاف فشار ورودی و خروجی زیاد باشد (مثلاً نیاز به کاهش فشار از ۱۲ بار به ۳ بار)، باید از دو شیر فشار شکن به صورت سری استفاده کرد:
- شیر اول: فشار را از ۱۲ بار به ۸ بار کاهش دهد.
- شیر دوم: فشار را از ۸ بار به ۳ بار کاهش دهد.
💰 عوامل موثر بر قیمت شیر فشار شکن چدنی و برندهای پیشرو
هزینه تولید و در نتیجه قیمت شیر فشار شکن چدنی به پارامترهای فنی متعددی بستگی دارد.
برندهای معتبر تولیدکننده:
در بازار ایران، برندهای داخلی مانند وگ ایران (بی همتا)، میراب، و فاراب به عنوان بهترین تولیدکنندگان، شیرهای فشار شکن با کیفیت بالا و مطابق با استانداردهای DIN/EN را عرضه میکنند.
عوامل اصلی موثر بر قیمت:
- سایز (قطر نامی): افزایش قطر شیر (DN) به طور مستقیم قیمت را افزایش میدهد.
- فشار کاری (PN): مدل PN16 به دلیل نیاز به استحکام و چدن بیشتر، معمولاً قیمت بالاتری نسبت به PN10 دارد.
- نوع متریال بدنه: استفاده از چدن داکتیل (GGG40) که مقاومت بهتری در برابر ضربه دارد، از چدن خاکستری (GG25) گرانتر است.
- جنس قطعات داخلی: نوع متریال دیافراگم (EPDM یا NBR) و جنس نشیمنگاه (برنز یا استیل) بر عمر و در نهایت قیمت شیر اثر میگذارد.
برای دریافت آخرین قیمت محصول ، استعلام موجودی
و ثبت سفارش، همین حالا با کارشناسان فروش ما تماس بگیرید.
