قیمت شیرفلکه کشویی چدنی زبانه فلزی PN16 و PN10: آببندی فلز به فلز برای دماهای بالا
شیرفلکه کشویی چدنی زبانه فلزی (Metal Seated Gate Valve) یک شیر صنعتی سنتی است که بهطور انحصاری برای قطع و وصل کامل جریان (ایزوله کردن) طراحی شده است. این شیرها برخلاف مدلهای زبانه لاستیکی (زبانه نرم)، از مکانیزم آببندی فلز به فلز (Metal to Metal Sealing) استفاده میکنند که در برابر سایش ذرات جامد مقاومتر بوده و برای خطوط با دمای بالاتر که امکان استفاده از لاستیک (EPDM) وجود ندارد، ایدهآل هستند. در حالت کاملاً باز، دیسک شیر کاملاً از مسیر سیال خارج شده و شیر عملاً به یک لوله هماندازه تبدیل میشود. برای دریافت لیست قیمت شیر فلکه کشویی چدنی فلنج دار و استعلام قیمت شیرفلکه کشویی فاراب و سایر برندهای معتبر، با کارشناسان ما تماس بگیرید.
مشخصات فنی و اجزای کلیدی شیر کشویی زبانه فلزی
شیر فلکه کشویی از سه بخش اصلی بدنه، سرپوش فلزی (کلاهک) و محور (شفت) تشکیل شده است. آببندی این شیر توسط زبانه فلزی که روی رینگهای نشیمنگاه (Seat Rings) مینشیند، انجام میشود.
جدول مقایسه مشخصات فنی (وگ ایران، میراب، فاراب):
| ویژگی | مشخصات فنی رایج (مشترک) | متریال و استاندارد |
|---|---|---|
| فشار کاری | PN10 و PN16 | مطابق با استانداردهای EN. |
| جنس بدنه | چدن خاکستری (GG25) یا چدن داکتیل (GGG40) | داکتیل (GGG40) در مدلهای PN16 و سایز بزرگ رایجتر است. |
| نوع زبانه | فلزی (Metal Wedge) | مناسب برای دمای بالا و سیال حاوی ذرات. |
| آببندی نشیمنگاه | رینگ برنزی یا فولاد ضدزنگ (SS Ring) | آببندی فلز به فلز. |
| جنس محور (Stem) | فولاد ضدزنگ (AISI 420) | مقاوم در برابر خوردگی. |
| نوع اتصال | فلنجدار (Flanged End Connection) | مطابق با استاندارد DIN EN 1092-2. |
مکانیزم عملکرد شیر فلکه کشویی
شیرهای کشویی چدنی از لحاظ مکانیزم محور به دو دسته اصلی تقسیم میشوند: محور متحرک (Rising Stem) و محور ثابت (Non-Rising Stem).
- شیر فلکه محور متحرک (OS&Y): محور هنگام باز و بسته شدن شیر، بالا و پایین میرود. مزیت آن، تشخیص آسان وضعیت شیر از دور است، اما نیاز به فضای عمودی بیشتری دارد.
- شیر فلکه محور ثابت: محور خارج از بدنه حرکت نمیکند. آسیب کمتری میبیند و فضای کمتری اشغال میکند، اما بخشهایی از محور داخلی در تماس با سیال است.
- افت فشار ناچیز: در حالت کاملاً باز، شیر کشویی کمترین مقاومت را در مسیر جریان ایجاد میکند و افت فشار ناشی از آن بسیار ناچیز است.
مزایا، معایب و کاربردها
شیرفلکه کشویی چدنی زبانه فلزی دارای ویژگیهای زیر است:
- مزایا: آببندی مناسب در حالت کاملاً بسته، عدم حساسیت به جهت نصب سیال، افت فشار ناچیز در حالت باز کامل، و مقاومت در برابر سایش ذرات (بهتر از مدل زبانه لاستیکی در خطوط دارای آلودگی).
- معایب: نامناسب برای تنظیم جریان (فقط قطع و وصل)، کند بودن مکانیزم باز و بسته شدن، احتمال ارتعاش و لرزش در حالت نیمه باز.
- کاربردها: خطوط اصلی آبرسانی، صنایع نفت و پتروشیمی (سیالات غیر حساس)، و خطوط سرویس که نیاز به ایزوله کردن کامل دارند.
عوامل مؤثر بر قیمت و معرفی برندهای مطرح
قیمت شیرفلکه کشویی چدنی زبانه فلزی تابعی از کیفیت ساخت، سایز شیر، فشار تحمل و برند تولیدکننده است:
برندهای معتبر ایرانی:

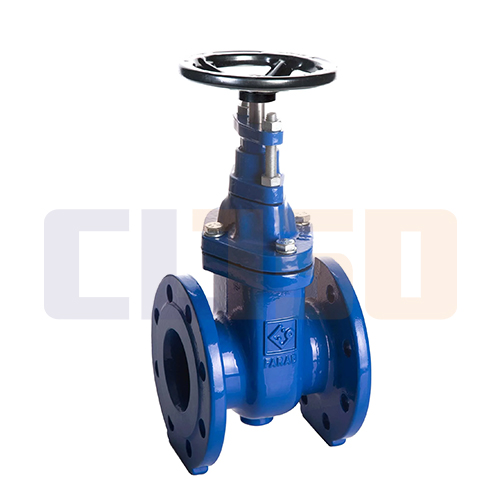

- فاراب: شرکتی پیشرو با محصولات دارای راندمان بالا و مطابق با استانداردهای DIN.

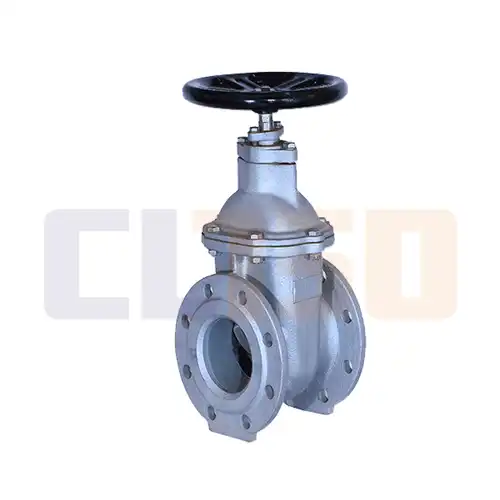

- میراب: برندی نامآشنا با سابقه طولانی و تنوع بالای محصولات در حوزه آب و فاضلاب.

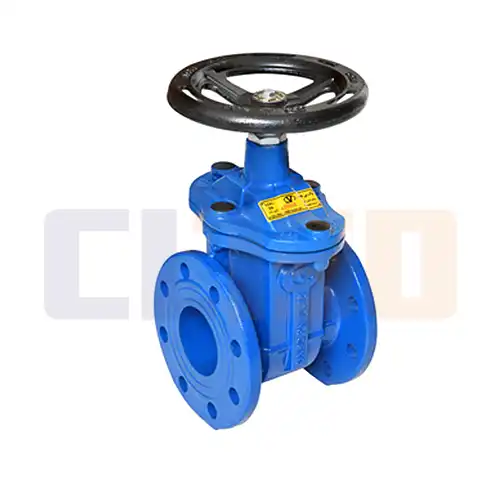

- وگ ایران (بی همتا): یکی از باسابقهترین تولیدکنندگان شیرآلات صنعتی با تمرکز بر کیفیت چدن.
عوامل اصلی تأثیرگذار بر لیست قیمت شیر فلکه:
- سایز (قطر نامی): اصلیترین عامل؛ با افزایش سایز، وزن چدن مصرفی و در نتیجه قیمت، افزایش مییابد.
- فشار کاری (PN): مدلهای PN16 به دلیل نیاز به بدنه مقاومتر، گرانتر از مدلهای PN10 هستند.
- متریال بدنه: شیرهایی که بدنه آنها از چدن داکتیل (GGG40) ساخته شده، نسبت به چدن خاکستری (GG25) قیمت بالاتری دارند.
- جنس رینگ آببندی: کیفیت رینگ استیل یا برنزی نشیمنگاه، بر طول عمر و قیمت نهایی تأثیرگذار است.
برای دریافت آخرین قیمت محصول ، استعلام موجودی
و ثبت سفارش، همین حالا با کارشناسان فروش ما تماس بگیرید.
