لیست قیمت شیر پروانه ای چدنی فلنجدار گیربکسی | راهنمای جامع خرید باترفلای ولو فلنجی

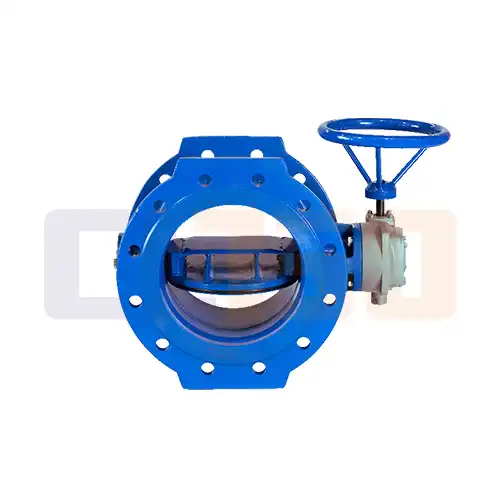

شیر پروانه ای فلنجدار گیربکسی، که در صنعت با عنوان باترفلای ولو فلنجی گیربکسی (Flanged Gearbox Butterfly Valve) نیز شناخته میشود، یکی از پرکاربردترین شیرآلات صنعتی در خطوط انتقال بزرگ و پرفشار است. این شیر ربع گرد، به دلیل طراحی خاص بدنه (فلنجدار) و مکانیزم عملگر (گیربکس)، ایمنی، سهولت عملکرد و توانایی تحمل فشار بالا را به طور همزمان ارائه میدهد. در این مقاله، به صورت تخصصی به بررسی ساختار فنی، معرفی برندهای مطرح و عوامل تعیینکننده قیمت شیر پروانه ای چدنی فلنجدار خواهیم پرداخت.
ساختار و نحوه عملکرد شیر پروانه ای فلنجدار گیربکسی
شیر پروانه ای فلنج دار گیربکسی عضوی از خانواده شیرآلات ربع گرد (Quarter-Turn) است که تنها با 90 درجه چرخش دیسک، جریان سیال را قطع یا وصل میکند. سه ویژگی اصلی این مدل را از سایر شیرآلات متمایز میکند:
- اتصال فلنجدار: وجود فلنج در دو انتهای بدنه، اتصال مستقیم، بسیار محکم و بدون نیاز به استفاده از پیچهای بلند (برخلاف مدل ویفری) را به سیستم لولهکشی امکانپذیر میکند. این نوع اتصال برای خطوط با لرزش یا فشار بالا ایدهآل است.
- عملگر گیربکس (Gearbox): با افزایش سایز شیر و فشار خط، نیروی لازم برای چرخاندن دیسک افزایش مییابد. گیربکس (Worm Gear) با استفاده از مکانیسم چرخ دنده، گشتاور مورد نیاز را چند برابر کرده و امکان باز و بسته کردن شیرهای بزرگ را تنها با نیروی دست اپراتور فراهم میکند.
- دیسک پروانه ای: دیسک دایرهای شکل، در حالت باز کاملاً موازی جریان قرار گرفته و کمترین افت فشار را ایجاد میکند.
اجزای اصلی Gearbox Flanged Butterfly Valve
- بدنه (Body): معمولاً از چدن داکتیل (GGG40) یا چدن خاکستری (GG25) که در دو طرف مجهز به فلنجهای استاندارد است.
- دیسک (Disc): صفحهای که عمل کنترل جریان را بر عهده دارد (استیل، چدن با روکش، آلومینیوم برنز).
- شافت (Stem): محور اتصال دیسک به عملگر گیربکسی.
- سیت یا لاینر (Seat/Liner): رینگ لاستیکی (EPDM, NBR, Viton) که وظیفه آببندی کامل شیر را بر عهده دارد.
مشخصات فنی، استانداردها و متریال ساخت
انتخاب صحیح شیر پروانه ای چدنی فلنجدار مستلزم توجه دقیق به پارامترهای فنی زیر است:
جزئیات فنی کلیدی
| پارامتر | محدوده رایج | نکته مهم |
|---|---|---|
| سایز (قطر نامی) | DN50 (2 اینچ) تا DN2500 (100 اینچ) | گیربکس برای سایزهای بالا ضروری است. |
| فشار کاری (PN) | PN10، PN16، PN25 (کلاس 150) | مدل PN10 و PN16 بیشترین تقاضا را دارند. |
| جنس بدنه (Body) | چدن داکتیل (GGG40) با پوشش اپوکسی | مقاومت عالی در برابر خوردگی در خطوط آبرسانی. |
| جنس دیسک (Disc) | استنلس استیل (SS304/SS316) یا چدن با پوشش نیکل/کروم | SS316 برای سیالات با خاصیت اسیدی یا قلیایی. |
| استاندارد فلنج | EN 1092-2 (DIN 2501) برای PN10/PN16 | باید با فلنج لوله همخوانی داشته باشد. |
استانداردهای مهم تولید و تست
تولیدکنندگان معتبر داخلی و خارجی برای اطمینان از کیفیت، شیرآلات خود را بر اساس استانداردها میسازند:
- استاندارد طراحی: DIN EN 593 یا API 609
- استاندارد ابعادی (طول بدنه): DIN EN 558 Series 13
- استاندارد تست فشار و نشتی: EN 12266-1 (معادل API 598)
تفاوت با شیر ویفری: شیر فلنجدار (BEF) به دلیل طول بدنه بلندتر، فلنجهای مستقل و امکان تحمل نیروی خمشی بالاتر، برای سیستمهای تحت تنش مکانیکی و سایزهای بزرگتر از 8 اینچ، انتخاب بهتری است.
معرفی برندهای معتبر و استعلام قیمت شیر پروانه ای فلنج دار
در بازار ایران، چندین برند معتبر داخلی و خارجی در زمینه تولید شیر پروانه ای چدنی فلنجدار گیربکسی فعال هستند که به دلیل کیفیت بالا و سابقه طولانی، مورد تأیید پروژههای دولتی و خصوصی قرار دارند:
- شیر پروانه ای میراب (MIRAB): پیشتاز در تولید شیرآلات صنعتی، به خصوص مدلهای چدنی با عملگر گیربکسی برای صنایع آب و فاضلاب. لیست قیمت شیر پروانه ای میراب یکی از پرجستجوترین عبارات در این حوزه است.
- شیر پروانه ای فاراب (FARAB): تولیدکننده مطرح شیرآلات با تنوع بالا در متریال دیسک و سیت.
- شیر پروانه ای وگ ایران بی همتا: برند خوشنام ایرانی با تأکید بر استانداردهای ساخت.
عوامل موثر بر قیمت شیر پروانه ای فلنجدار
قیمت شیر پروانه ای چدنی فلنجدار گیربکسی تابعی از پارامترهای فنی و اقتصادی متعددی است. برای یک خرید هوشمندانه، باید به نکات زیر توجه کنید:
- سایز و کلاس فشار (PN): اصلیترین عامل تعیینکننده قیمت. افزایش قطر و کلاس فشار (مثلاً از PN10 به PN16) به دلیل نیاز به متریال و گیربکس قویتر، باعث رشد قیمت میشود.
- برند تولیدکننده و گواهینامهها: برندهای داخلی معتبر با گواهینامههای کیفیت (مانند ISO 9001 و تأییدیههای شرکتهای آب منطقهای) به دلیل تضمین کیفیت، قیمت بالاتری نسبت به برندهای متفرقه دارند.
- جنس دیسک و سیت: انتخاب دیسک استنلس استیل (SS316) به جای چدن معمولی و استفاده از سیتهای تخصصی (مانند PTFE یا Viton) برای دما یا مواد شیمیایی خاص، قیمت نهایی را به شدت افزایش میدهد.
- نوع عملگر: مدل گیربکسی از مدل اهرمی گرانتر است. همچنین، در صورت نیاز به عملگرهای برقی یا پنوماتیک، هزینه به مراتب بالاتر خواهد رفت.
- نوسانات ارزی: قیمت مواد اولیه مانند چدن و استیل مستقیماً تحت تأثیر نوسانات قیمت ارز قرار دارد.
کاربردها و مزایای کلیدی
طراحی فلنجدار و وجود گیربکس، این شیر را برای استفاده در محیطهای حساس و بزرگ ایدهآل کرده است:
مزایای اصلی
- سهولت عملیات در سایزهای بزرگ: گیربکس امکان کنترل و باز و بسته کردن سریع شیر را در سایزهای بالا (مانند 16 اینچ به بالا) فراهم میکند.
- نصب بسیار محکم و ایمن: اتصال فلنجی در برابر ارتعاشات و نیروهای خطی (Push/Pull) پایداری بالایی دارد.
- افت فشار بسیار پایین: طراحی دیسک در حالت باز، کمترین مقاومت را در برابر جریان سیال ایجاد میکند.
- تعمیرات و نگهداری آسان: طراحی ساده شیر پروانه ای، تعویض سیت (آببند) و دیسک را تسهیل میکند.
کاربردهای اصلی در صنایع
شیر پروانه ای فلنجدار گیربکسی به عنوان یک نگهبان مطمئن در صنایع زیر استفاده میشود:
- صنایع آب و فاضلاب: ایستگاههای پمپاژ، خطوط اصلی انتقال آب خام و تصفیهخانهها.
- نیروگاهها: سیستمهای خنککننده و خطوط آب سرویس.
- صنایع پتروشیمی: کنترل جریان سیالات با فشار و دمای متوسط.
- سیستمهای HVAC: تأسیسات تهویه مطبوع بزرگ و خطوط انتقال آب سرد و گرم.
🛒 راهنمای جامع خرید و نکات فنی نصب
پیش از ثبت سفارش و خرید، علاوه بر استعلام لیست قیمت شیر پروانه ای میراب و سایر برندها، باید از تطابق مشخصات شیر با سیستم خود اطمینان حاصل کنید. مهمترین نکات خرید:
1. انتخاب متریال بر اساس سیال:
- برای آب شرب و فاضلاب غیرخورنده: بدنه چدن داکتیل GGG40 و سیت EPDM.
- برای سیالات خورنده یا دمای بالا: دیسک استیل SS316 و سیت PTFE یا Viton.
2. نکات کلیدی نصب:
- از همترازی کامل (Alignment) فلنجهای لوله اطمینان حاصل کنید.
- هنگام نصب، دیسک باید در حالت نیمهباز باشد تا از پارگی یا آسیب به سیت لاستیکی جلوگیری شود.
- استفاده از گسکت (واشر) مناسب و سفت کردن متقاطع (Cross-tightening) پیچها برای توزیع یکنواخت فشار، ضروری است.
برای دریافت آخرین قیمت محصول ، استعلام موجودی
و ثبت سفارش، همین حالا با کارشناسان فروش ما تماس بگیرید.
