قیمت شیر فلکه کشویی چدنی محور صعودی OS&Y: تشخیص وضعیت شیر با یک نگاه

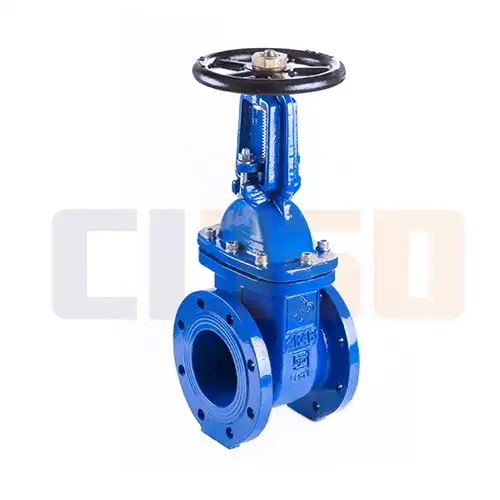

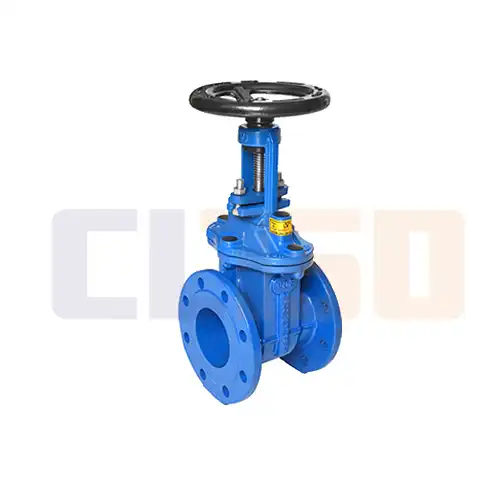

شیر فلکه کشویی چدنی محور صعودی (Rising Stem Gate Valve) که با نام اختصاری OS&Y (Outside Screw and Yoke) نیز شناخته میشود، یکی از مهمترین شیرآلات دروازهای در تأسیسات و صنایع است. مزیت اصلی این شیر، مکانیزم محور بالا رونده آن است که وضعیت باز یا بسته بودن شیر را به صورت بصری و لحظهای برای اپراتور قابل تشخیص میسازد. این شیرها صرفاً برای قطع و وصل کامل جریان طراحی شدهاند و به دلیل آببندی مطمئن و دوام بالا، در صنایع کلیدی مانند اطفاء حریق، آب و فاضلاب، فولاد و پتروشیمی کاربرد گستردهای دارند. برای استعلام قیمت شیر فلکه کشویی چدنی محور صعودی OS&Y از برندهای معتبر وگ ایران و فاراب، با ما تماس بگیرید.
مشخصات فنی و ساختاری شیر کشویی OS&Y
شیر کشویی محور صعودی چدنی، به دلیل ساختار فلز به فلز (Metal Seated) زبانه و رینگ، در برابر ذرات جامد مقاومت خوبی داشته و قابلیت اطمینان بالایی برای ایزوله کردن بخشهای حیاتی سیستم فراهم میکند.
جدول مشخصات کلیدی (وگ ایران / فاراب):
| ویژگی | مشخصات فنی رایج | استانداردها و متریال |
|---|---|---|
| نام فنی و اختصار | شیر کشویی محور صعودی / OS&Y | DIN 3352 F5 |
| فشار کاری | PN10 یا PN16 | تحمل ۱۰ یا ۱۶ بار فشار اسمی. |
| جنس بدنه و کلاهک | چدن داکتیل (Ductile Iron – EN-GJS-400) | بدنه مقاومتر نسبت به چدن خاکستری (GGG40). |
| نوع زبانه و رینگ آببندی | زبانه چدنی، رینگ برنزی یا استیل ضدزنگ | آببندی فلز به فلز برای دماهای بالاتر و سیالات غیرحساس. |
| آببندی محور (Stem Seal) | پکینگ (Packing) یا اورینگ (O-Ring) | در مدلهای جدیدتر، اورینگ جهت کاهش اصطکاک و نگهداری استفاده میشود. |
| نوع اتصال | فلنجدار | مطابق با استاندارد EN 1092-2 (ابعاد فلنج). |
مزایای کلیدی شیر کشویی محور صعودی
شیرهای OS&Y به دلیل ویژگیهای عملکردی خاص خود، انتخاب اول در بسیاری از سیستمهای ایمنی و حیاتی هستند:
- تشخیص وضعیت بصری: مهمترین مزیت، صعود و نزول محور هنگام باز و بسته شدن شیر است. این امر به اپراتور اجازه میدهد تا وضعیت باز یا بسته بودن شیر را بدون نزدیک شدن به آن تشخیص دهد.
- حداقل افت فشار: هنگامی که شیر کاملاً باز است، زبانه به طور کامل از مسیر سیال خارج میشود و مانند یک لوله مستقیم، کمترین مقاومت و افت فشار را ایجاد میکند.
- دوام و عمر طولانی: استفاده از متریال با کیفیت مانند چدن داکتیل در بدنه و فولاد ضدزنگ (AISI 420) در محور، دوام بالا و مقاومت در برابر خوردگی را تضمین میکند.
- قابلیت سرویسدهی آسان: در صورت نیاز به تعویض آببندی (پکینگ/اورینگ) در محور، این کار در حالی که شیر تحت فشار است و بدون تخلیه خط، امکانپذیر است.
ملاحظات و محدودیتهای OS&Y
پیش از خرید، لازم است محدودیتهای این شیرها نیز در نظر گرفته شود:
- فضای عمودی مورد نیاز: به دلیل بالا رفتن محور و فلکه، این شیرها در مقایسه با مدلهای محور ثابت (Non-Rising Stem) به فضای عمودی بیشتری برای نصب و عملکرد نیاز دارند.
- آسیبپذیری محور: محور صعودی در معرض عوامل محیطی، کثیفی و آسیب فیزیکی قرار دارد که نیازمند توجه ویژه در نگهداری است.
- مناسب نبودن برای تنظیم جریان: این شیرها صرفاً جهت قطع و وصل ساخته شدهاند و استفاده از آنها برای تنظیم دبی، منجر به فرسایش زودرس زبانه و نشیمنگاه میشود.
عوامل موثر بر قیمت شیر فلکه کشویی چدنی محور صعودی
قیمت شیرفلکه کشویی چدنی محور صعودی OS&Y توسط فاکتورهای فنی و بازرگانی زیر تعیین میشود:
برندهای سازنده معتبر:
شرکتهای وگ ایران (بی همتا)، فاراب و میراب جزو مهمترین تولیدکنندگان این محصول در ایران هستند که محصولات خود را طبق استانداردهای DIN 3352 و EN عرضه میکنند.
فاکتورهای تأثیرگذار بر قیمت نهایی:
- سایز شیر (DN): با افزایش قطر شیر (مثلاً از ۲ اینچ به ۱۰ اینچ)، وزن چدن و ابعاد محور و فلکه افزایش یافته و قیمت به شدت بالا میرود.
- فشار کاری (PN): قیمت شیرهای PN16 به دلیل نیاز به استحکام بیشتر بدنه و فلنج، بالاتر از مدلهای PN10 است.
- جنس زبانه و رینگ نشیمنگاه: استفاده از چدن داکتیل (GGG40) به جای چدن خاکستری و استفاده از رینگ استیل با گرید بالاتر (مانند AISI 316) برای نشیمنگاه، قیمت را افزایش میدهد.
- مکانیزم آببندی محور: استفاده از مکانیزم اورینگی نسبت به پکینگهای سنتی، ممکن است به دلیل عملکرد بهتر، قیمت بالاتری داشته باشد.
برای دریافت آخرین قیمت محصول ، استعلام موجودی
و ثبت سفارش، همین حالا با کارشناسان فروش ما تماس بگیرید.
